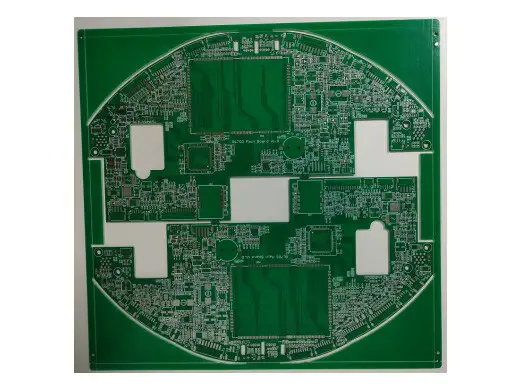

扫地机PCB板 2层1.6mm 无铅喷锡 线宽/线距0.15mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
扫地机PCB板 2层1.6mm 无铅喷锡 线宽/线距0.15mm 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。1.6mm标准板厚提供充足的机械强度，可承受扫地机在碰撞、跌落及高频振动环境下的应力，保护板载主控芯片、陀螺仪及大电流继电器等元件。外层铜厚35μm（1oz），能够安全承载电机启动瞬间的大电流（边刷电机约0.5-1A，主轮电机约1-2A），保证电源线路低发热。最小线宽0.15mm与最小线距0.15mm属于精细线路级别，可在有限板面内布设ARM主控、电源管理芯片、红外测距传感器、陀螺仪及通讯模块（Wi-Fi/蓝牙）的密集走线，实现复杂算法的信号互连。最小孔径0.3mm适配小型贴片元件的过孔扇出及部分插件引脚（如晶振、排针）。表面处理为无铅喷锡，锡层均匀，可焊性优异，既支持SMT自动贴装也能满足手工补焊，符合RoHS环保标准。该PCB兼容常见的扫地机器人方案（如iRobot、科沃斯、石头等架构），支持多传感器数据融合与路径规划控制。
产品亮点
- 双面高密度布线：顶层布设主控与传感器，底层布设电机驱动与电源，有效隔离干扰，提升系统稳定性。
- 1.6mm抗振板厚：在频繁运动、碰撞环境中保持板体平整，焊点不易开裂。
- 0.15mm等线宽线距：优化数字与模拟信号的分区走线，减少串扰，确保导航精度。
- 35μm标准铜厚：兼顾信号线细化与大电流承载，平衡性能与成本。
- 0.3mm小孔径：支持高密度过孔，缩小主板尺寸，为电池和尘盒预留更多空间。
- 无铅喷锡工艺：焊盘润湿性好，适合大批量回流焊，焊接可靠性高。
典型应用
- 激光/视觉导航扫地机器人主板
- 扫地机电源管理及电池保护板
- 扫地电机驱动控制板
- 自动回充、防跌落传感器板
- 洗地机、擦窗机器人控制板
为什么选择合通科技？
- 扫地机板专业经验：合通科技长期为智能清洁电器行业供货，熟悉电机驱动、传感器抗干扰及电池管理线路的设计要点，提供针对性PCB优化建议。
- 参数精准控制：线宽/线距0.15mm公差±0.01mm，孔径0.3mm公差±0.05mm，板厚1.6mm±0.1mm，铜厚35μm±5μm，100%电测及AOI检测。
- 喷锡质量保障：无铅水平喷锡线，锡层均匀，可焊性符合IPC-J-STD-003，无锡桥、无露铜，适合高复杂度SMT工艺。
- 抗振可靠性验证：每批次抽测热循环（-20℃~80℃，200次）及振动测试，确保板内无微裂纹，焊盘附着力达标。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，提供出货质量报告及可焊性测试证书。
立即定制
您正在开发智能扫地机器人或类似清洁设备的控制主板？提交Gerber文件及设计要求，合通科技将严格按照您提供的参数进行生产，并免费提供可制造性审核与最具竞争力的报价，助力您的扫地机实现更智能、更耐用的清洁体验。
