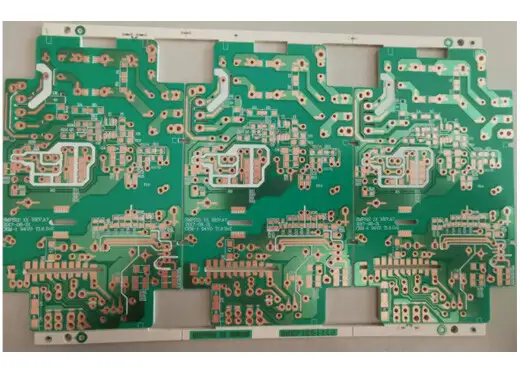

OSP工艺单面电源板 1.6mm 0.36/0.25mm线宽线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
OSP工艺单面电源板 1.6mm 0.36/0.25mm线宽线距 详细介绍 :
该PCB采用单面覆铜板，线路仅位于顶层，通过非金属化或选择性沉铜孔实现插件元件连接（0.8mm孔径适配大多数插件引脚）。最小线宽0.36mm（360μm）、最小线距0.25mm（250μm），在单面板中属于常规精细度，可容纳PWM控制器、电压采样电阻、光耦、滤波电容等元件的紧凑布线。外层铜厚35μm（1oz），可承载1-3A电流，满足电源辅助回路和信号电路的典型需求。成品板厚1.6mm，提供足够机械强度以支撑插件元件及抵抗振动。表面处理为OSP，厚度0.2~0.5μm，有效保护铜面在焊接前不被氧化，表面平整，适合回流焊和波峰焊，且无铅环保。最小孔径0.8mm适用于电阻、二极管、小电解电容、接线端子等插件元件。
产品亮点
- 单面低成本：相比双面板节省约30%制造成本，适合电源产品的大批量生产与成本敏感项目。
- 0.36mm线宽/0.25mm线距：比传统单面板（0.5mm/0.5mm）更精细，有助于缩小电源板尺寸，集成更多功能。
- 0.8mm标准孔径：兼容常见插件元件，便于自动化插装和手工焊接，孔位精度高。
- 35μm铜厚：标准1oz铜厚，满足绝大多数低压电源辅助电路的载流需求。
- OSP环保表面：无铅、可焊性好，表面平整无喷锡冰柱问题，适合高密度贴片。
典型应用
- 开关电源辅助电源板（待机电源、风扇控制）
- PC电源控制子板（保护电路、PFC控制）
- LED驱动电源控制板
- 充电器及适配器PCB
- 工业电源信号调理板
为什么选择合通科技
合通科技在单面电源板领域拥有大规模自动化产线，尤其擅长0.36mm线宽、0.25mm线距及0.8mm孔径的OSP工艺：
- 细线精度：采用高精度曝光及酸性蚀刻，0.36mm线宽公差±0.03mm，0.25mm线距无桥接，良率≥99%。
- 大孔稳定加工：0.8mm钻孔效率高，孔位精度±0.08mm，无毛刺，插元件顺畅。
- OSP均匀性：水平OSP线膜厚一致（0.2-0.5μm），耐热≥3次回流焊，真空包装存储期≥3个月。
- 免费工程评审：提供拼板优化、跳线设计及外形加工（V-cut/冲压）建议，降低客户单板成本。
- 品质保障：100%电测+AOI抽检，严格执行IPC标准。
欢迎联系合通科技定制。提供Gerber文件即可获取专属报价。
