锂电池MB板 2层1.6mm 0.35mm孔径 0.2mm线宽 0.15mm线距 无铅喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
锂电池MB板 2层1.6mm 0.35mm孔径 0.2mm线宽 0.15mm线距 无铅喷锡 详细介绍 :

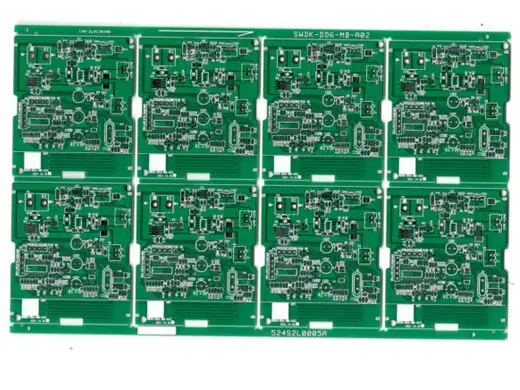

该PCB采用2层覆铜板，通过金属化通孔实现顶层与底层的电气连接。最小钻孔直径0.35mm，适配MB板上常见的贴片元件（如AFE模拟前端、MOSFET、采样电阻、MCU、CAN收发器等）以及小型插件端子。最小线宽0.2mm（200μm）、最小线距0.15mm（150μm），在双面板中属于精细布线能力，可高密度布置多节电池电压采样线、均衡电流路径、I²C/SPI通信线、保护信号线及电流检测走线。外层铜厚35μm（1oz），可承载单节电池均衡电流（通常几百毫安至2A）及主回路控制信号。
产品亮点
- 0.2mm/0.15mm高密度布线：线宽0.2mm、线距0.15mm，比普通双面板（0.25mm/0.25mm）更紧凑，有助于缩小MB板尺寸，适应电池组内部有限空间。
- 0.35mm小孔径：支持高密度过孔，便于将AFE芯片的多个电压采样引脚扇出至各节电池连接点，同时兼容小型化设计。
- 35μm标准铜厚：兼顾成本与载流能力，适合3至20串锂电池组的均衡和保护电路，满足绝大多数民用BMS需求。
- 无铅喷锡表面：环保且成本适中，焊点饱满，易于自动化焊接和维修，符合RoHS标准。
- 1.6mm标准板厚：与常见电池组外壳、支架及连接器兼容，结构稳固，抗振动性能好。
典型应用
- 电动工具锂电池保护板（18V/21V平台）
- 家用储能电源BMS主控板（12V/24V/48V）
- 轻型电动车（滑板车、平衡车）电池管理系统
- 吸尘器、机器人电池包控制板
- 便携式储能电源MB板
为什么选择合通科技
合通科技在锂电池MB板及BMS类PCB领域拥有丰富量产经验，尤其擅长0.2mm线宽、0.15mm线距及0.35mm小孔工艺：
- 细线控制精度：采用LDI激光直接成像和精密酸性蚀刻，0.2mm线宽公差±0.015mm，0.15mm线距无桥接，确保电压采样线之间无短路风险。
- 小孔可靠性：0.35mm钻孔孔位精度±0.04mm，孔壁粗糙度≤22μm，沉铜后孔铜厚度≥18μm，通过热应力测试（288℃，10秒）。
- 无铅喷锡品质：水平热风整平线，喷锡厚度均匀（1-25μm），上锡流畅，满足BMS板多次焊接及长期使用要求。
- 阻抗匹配支持：可为通信总线（如CAN、I²C）提供差分阻抗控制服务，保证信号完整性。
- 行业经验：长期为电池保护板客户提供设计优化建议（如Kelvin采样连接、电流路径对称、散热过孔布局），帮助提升BMS精度和可靠性。
欢迎提供Gerber文件获取锂电池MB板专属方案与报价。
