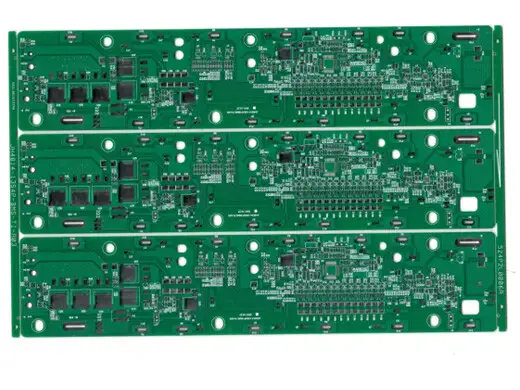

无铅喷锡锂电池BMS板 2层1.6mm 0.35mm钻 0.2mm/0.15mm线宽线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
无铅喷锡锂电池BMS板 2层1.6mm 0.35mm钻 0.2mm/0.15mm线宽线距 详细介绍 :
该PCB采用2层双面结构，通过金属化通孔实现层间互连。最小钻孔直径0.35mm，适用于BMS板上常见的贴片元件（如MOSFET、采样电阻、电量计IC、AFE模拟前端）及小型插件端子。最小线宽0.2mm（200μm）、最小线距0.15mm（150μm），在双面板中属于精细布线能力，可高密度布置电池电压采样线、均衡电流路径、I²C通信线及保护信号线。外层铜厚35μm（1oz），可承载单节电池均衡电流（通常几百毫安至2A）及主回路控制信号。成品板厚1.6mm，提供足够机械强度以支撑功率MOSFET及接线端子。表面处理为无铅喷锡，焊料覆盖均匀，可焊性优良，兼容BMS生产中的回流焊和波峰焊工艺。
产品亮点
- 0.2mm/0.15mm非对称线宽线距：线宽0.2mm、线距0.15mm，在保证信号采样精度的同时提高布线密度，有助于缩小BMS板尺寸，适应电池组紧凑空间。
- 0.35mm小孔径：支持高密度过孔，便于将AFE芯片的多个电压采样引脚扇出至各节电池连接点。
- 35μm标准铜厚：兼顾成本与载流能力，适合3-20串锂电池组的均衡和保护电路。
- 无铅喷锡表面：环保且成本适中，焊点饱满，易于自动化焊接和维修。
- 1.6mm标准厚度：与常见电池组外壳、支架及连接器兼容，结构稳固。
典型应用
- 电动工具锂电池保护板（18V/21V）
- 储能电源BMS（12V/24V/48V）
- 轻型电动车电池管理系统
- 吸尘器、机器人电池包
- 便携式储能电源控制板
为什么选择合通科技
合通科技在锂电池BMS板领域拥有成熟量产经验，尤其擅长0.2mm线宽、0.15mm线距及0.35mm小孔工艺：
- 细线控制精度：采用LDI激光直接成像，0.2mm线宽公差±0.015mm，0.15mm线距无桥接，确保电压采样线之间无短路风险。
- 小孔可靠性：0.35mm钻孔孔位精度±0.04mm，孔壁粗糙度≤22μm，沉铜后孔铜厚度≥18μm，通过热应力测试。
- 无铅喷锡品质：水平热风整平线，喷锡厚度均匀，上锡流畅，满足BMS板多次焊接需求。
- 阻抗匹配支持：可为采样线、通信线提供50Ω/90Ω差分阻抗控制服务，保证信号完整性。
- 行业经验：长期为电池保护板客户提供设计优化建议（如Kelvin连接、电流采样路径），帮助提升BMS精度。
欢迎提供Gerber文件获取BMS板专属报价。
