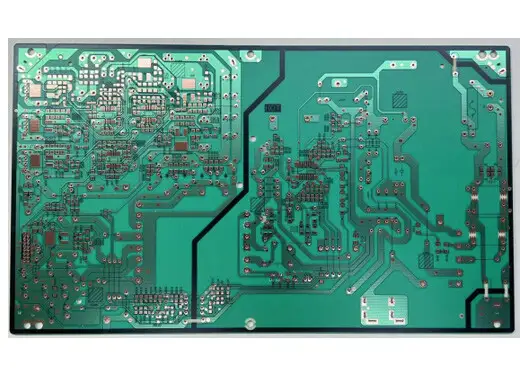

智能家电单面板 1.6mm OSP 0.2mm等线宽线距 0.8mm孔径 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
智能家电单面板 1.6mm OSP 0.2mm等线宽线距 0.8mm孔径 详细介绍 :
本产品为单面PCB，线路层集中于顶层，底层无线路。1.6mm标准板厚提供优良的机械强度，能够承受家电长期运行中的振动、湿热环境而不易变形。外层铜厚35μm（1oz），可安全承载继电器、电机驱动、加热元件等典型电流（1-3A），线宽0.2mm配合1oz铜厚，每毫米理论载流约1.5A，实际走线满足控制信号与中小功率回路的电流需求。最小线距0.2mm，保证相邻线路间有充足的电气隔离，降低漏电与短路风险。最小孔径0.8mm，适配常见的插件元件及PCB安装定位孔。表面处理为OSP，提供平整、无铅的铜面保护，可焊性优良，适合无铅波峰焊或回流焊，且长期储存不易氧化。
产品亮点
- 单面经济结构：制程简单，性价比高，适合家电产品大规模量产。
- 1.6mm坚固板厚：抗弯抗扭，支持较重元件（如变压器、继电器）的安装。
- 0.2mm等线宽线距：平衡布线密度与电气安全，胜任家电控制器的信号与电源混合布局。
- 35μm标准铜厚：线路电阻均衡，发热低，保障家电长期稳定运行。
- 0.8mm通用孔径：兼容绝大多数插件元件，装配效率高。
- OSP环保工艺：无铅，焊盘平整，焊接浸润性好，符合家电环保法规。
典型应用
- 空调室内/外机主控板
- 洗衣机电脑控制板
- 智能冰箱电源及显示板
- 微波炉、烤箱控制板
- 智能插座、墙壁开关PCB
为什么选择我们？
- 家电板专业经验：长期为国内外家电品牌供应单面PCB，熟悉安规间距、耐压测试及防潮处理，提供高一致性产品。
- 参数精准控制：线宽/线距0.2mm公差±0.02mm，孔径0.8mm公差±0.08mm，板厚1.6mm±0.1mm，铜厚35μm±5μm，100%电测及外观检验。
- OSP质量保障：全自动OSP生产线，膜厚均匀，可焊性符合IPC/J-STD-003，支持无铅焊接工艺。
- 全面品控：通过ISO 9001、UL 94V-0、RoHS认证，每批次提供出货检测报告，确保家电产品安全可靠。
立即定制
您正在为智能家电控制器设计单面、1.6mm、0.2mm等线宽线距、OSP工艺的线路板？提交Gerber文件或技术要求，我们将严格按照您提供的参数进行生产，并免费提供可制造性审核及最具竞争力的报价，助力您的家电产品快速上市。
