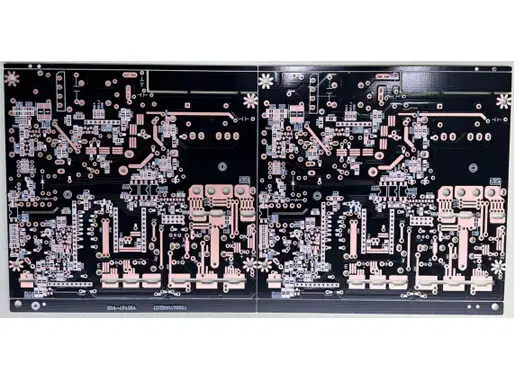

单面OSP板 1.6mm厚 70um铜 线宽0.12/线距0.15mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
单面OSP板 1.6mm厚 70um铜 线宽0.12/线距0.15mm 详细介绍 :
本产品为单面PCB，线路层集中于顶层，底层无线路。1.6mm标准板厚提供良好的机械强度，适应家电产品在振动、温湿度变化环境下的长期可靠性。外层铜厚70μm（2oz），相比常规1oz铜厚载流能力提升一倍，可安全承载智能家电中电机驱动、继电器开关等大电流回路（典型3-5A），有效降低线路温升。最小线宽0.12mm属于精细线路，能够布设传感器信号、通讯总线（如I2C、UART）等小电流控制线；最小线距0.15mm保证信号线间充足电气间隙，减少干扰。最小孔径0.8mm，适配插件元件（如电解电容、接线端子）及固定螺丝孔。表面处理为OSP，提供平整、无铅、可焊性优良的铜面保护，适合无铅回流焊及波峰焊，性价比高。
产品亮点
- 70μm厚铜载流：2oz铜厚降低线路电阻，大电流路径温升小，提升家电控制器可靠性。
- 0.12mm/0.15mm精细线宽线距：在单面板上实现混合布局，兼顾功率回路与控制信号密度。
- 1.6mm坚固板厚：抗振动、抗变形，适应家电长期运行环境。
- 0.8mm标准孔径：兼容通用插件元件及安装孔，装配方便。
- OSP环保工艺：无铅，焊盘平整，焊接可靠，成本经济。
典型应用
- 变频空调外机主控板
- 智能冰箱电源及控制板
- 洗衣机电机驱动板
- 智能微波炉、烤箱控制板
- 空气净化器、扫地机器人主板
为什么选择合通科技？
- 厚铜单面板专业经验：合通科技长期为智能家电行业供应70μm铜厚单面板，熟悉大电流与细线混合布线工艺，良率稳定。
- 参数精准控制：线宽0.12mm公差±0.01mm、线距0.15mm公差±0.01mm，孔径0.8mm公差±0.08mm，板厚1.6mm±0.1mm，100%电测及AOI检测。
- 铜厚均匀性：70μm铜厚通过脉冲电镀控制，线路截面一致，无局部过蚀，保证载流能力。
- OSP质量保障：全自动OSP线，有机膜厚度0.2-0.5μm，可焊性符合J-STD-003，支持无铅焊接。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，提供每批次出货测试报告。
立即定制
您正在为智能家电控制器设计线路板？提交Gerber文件，合通科技将严格按照您提供的参数进行生产，并免费审核可制造性与提供最具竞争力的报价，助力您的家电产品实现高效可靠的电气连接。
