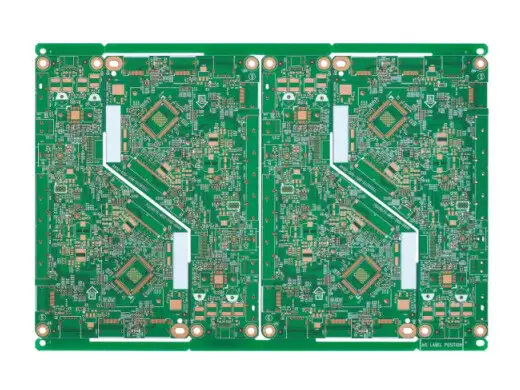

LED电视主板 2层OSP 差动阻抗90Ω±10% 线距0.15mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
LED电视主板 2层OSP 差动阻抗90Ω±10% 线距0.15mm 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。核心电气特性为差动阻抗90Ω±10%，该指标专为电视主板中常见的LVDS（低压差分信号）接口、HDMI差分线及USB信号线优化，确保高速信号传输完整性，减少反射与抖动。最小线距0.15mm属于精细间距，可有效控制差分线对之间的耦合，同时为其他信号线提供足够隔离。最小孔径0.25mm，适用于高密度过孔扇出，配合小尺寸贴片元件（如主控SoC、DDR颗粒、电源管理IC）的紧凑布局。内层铜厚0.08mm（约2.2oz），较常规1oz更厚，提供更低的直流电阻与更好的电源载流能力，降低主板在大电流区域的温升。表面处理为OSP，提供平整、无铅的铜面保护，适合无铅回流焊工艺，成本经济且环保。
产品亮点
- 精准差动阻抗控制：90Ω±10%公差，专门适配电视LVDS/HDMI等高速差分接口，保障信号完整性。
- 2层高性价比结构：在满足阻抗及布线密度的前提下，比多层板成本更低，适合电视主机板量产。
- 0.15mm细线距：提高布线密度，缩小主板尺寸，适应超薄电视内部空间。
- 0.25mm微孔互连：实现紧凑的过孔布局，减少信号路径长度。
- 0.08mm加厚铜层：增强电源分配网络，降低压降，提升主板热可靠性。
- OSP环保工艺：无铅，焊盘平整，可焊性佳，符合电视产品环保规范。
典型应用
- 液晶/LED电视数字主板
- 智能电视（Android/WebOS）主板
- 显示器驱动板
- 电视电源一体板
- 商用显示主板
为什么选择合通科技？
- 电视主板制造经验：合通科技长期为显示行业提供PCB，熟悉电视主板的阻抗控制、EMI抑制及热管理要求，量产经验丰富。
- 阻抗专项管控：配备TDR阻抗测试仪，每批次抽测差动阻抗，确保90Ω±10%合格率，可提供阻抗报告。
- 精细参数加工：线距0.15mm、孔径0.25mm采用高精度LDI曝光与钻孔，公差严格，100% AOI与电测。
- 厚铜工艺稳定：0.08mm铜厚均匀蚀刻，线宽控制精准，满足大电流路径需求。
立即定制
您正在开发LED电视或智能显示器主板，需要2层、OSP、差动阻抗90Ω±10%的PCB？提交Gerber文件及阻抗设计要求，合通科技将严格按照您的参数进行生产，并提供免费阻抗匹配计算与可制造性审核，助您快速推出高画质、高可靠的电视产品。
