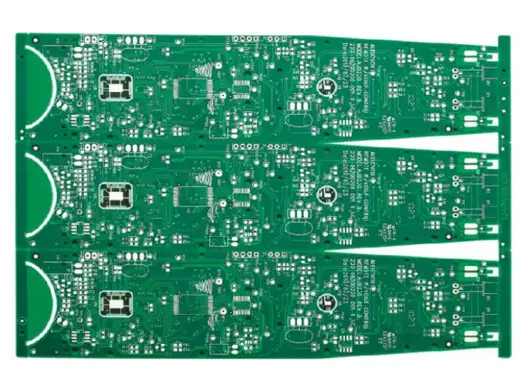

智能遥控器线路板 双面0.15mm细线 0.3mm孔径 无铅喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
智能遥控器线路板 双面0.15mm细线 0.3mm孔径 无铅喷锡 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。最小线宽0.15mm、最小线距0.15mm属于精细线路级别，可在遥控器狭长的板面内布设主控芯片（如蓝牙或2.4G SoC）、按键矩阵、红外发射管、省电休眠电路以及指示灯走线，实现高密度元器件排布。最小孔径0.3mm适合贴片元件的过孔扇出及小型插件引脚（如晶振）。表面处理为无铅喷锡（HASL-LF），锡层均匀，可焊性优异，既支持回流焊也支持手工补焊，且符合RoHS环保要求。
产品亮点
- 双面布线能力：顶层布按键矩阵，底层布电源及射频走线，有效降低信号干扰，提升无线传输距离。
- 0.15mm等线宽线距：在紧凑空间内实现高密度按键与LED灯路布局，适应多按键、小体积遥控器。
- 0.3mm微孔互连：减少过孔占位，提升板面利用率，便于集成更多功能。
- 无铅喷锡工艺：焊盘润湿性好，适合自动化贴片生产，成本经济且环保。
- 超薄设计可能性：配合1.0mm或0.8mm板厚，实现遥控器轻薄化，握持舒适。
典型应用
- 智能电视/机顶盒遥控器
- 空调智能遥控器（含显示屏）
- 全屋智能家居中控遥控器
- 投影仪、音响遥控器
为什么选择我们？
- 遥控器板专业经验：长期为智能家电品牌供应遥控器PCB，熟悉按键防水、ESD防护及低功耗布线规则，保证产品稳定可靠。
- 精细线路控制：线宽/线距0.15mm公差±0.01mm，CPK≥1.0，100%AOI检测，杜绝细线开路短路。
- 孔径精度保证：0.3mm孔径公差±0.05mm，孔壁铜厚≥20μm，过孔导通可靠。
- 无铅喷锡质量：水平喷锡线，锡层厚度均匀，可焊性符合IPC-J-STD-003，无锡球、无露铜。
- 全面认证：通过ISO 9001、UL 94V-0、RoHS，提供出货测试报告及可焊性证书。
立即定制
您正在开发一款高端智能遥控器，需要双面0.15mm细线、0.3mm孔径、无铅喷锡的线路板？提交文件或设计要求，我们将严格按照您提供的参数进行生产，并免费提供可制造性审核及最具竞争力的报价，助力您的遥控器实现精准、低功耗的无线控制。
