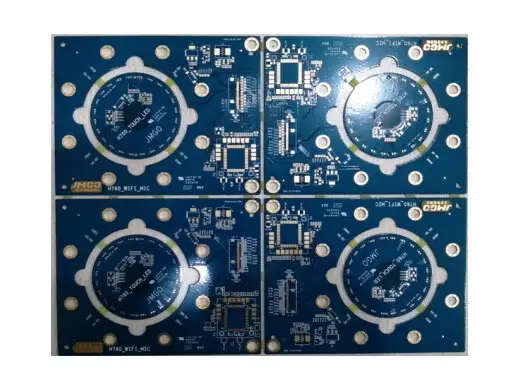

家庭影院控制PCB 2层化金 1.6mm 精细线宽线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
家庭影院控制PCB 2层化金 1.6mm 精细线宽线距 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。1.6mm标准板厚提供良好的机械强度，适应影音设备内部较重的变压器、接口端子及散热片安装。最小线宽127μm、最小线距203μm，线宽与线距差异化设计：线宽较细（127μm）可满足数字音频处理芯片、HDMI接口、网络控制器等高速信号的密集走线；线距加宽至203μm，有效降低相邻信号线间的串扰，尤其对模拟音频回路和视频信号路径有利，提升信噪比。表面处理为化金（ENIG），镍层3-5μm、金层0.05-0.1μm，提供平整、抗氧化、可焊性优异的焊盘，特别适合细间距QFN、BGA封装芯片的焊接，并且金层对微弱音频信号传输无损。成品板厚已固定为1.6mm，最小孔径未指定，按客户设计常规加工（通常0.3-0.5mm）。
产品亮点
- 2层高性价比结构：在满足影音电路性能的前提下控制成本，适合家庭影院产品批量生产。
- 差异化线宽线距：127μm细线用于高密度数字信号，203μm宽距保障模拟信号低串扰，音画效果更纯净。
- 1.6mm坚固板厚：抗干扰、抗震动，适应功放类设备内部散热与振动环境。
- 化金表面处理：金面平整，接触电阻低，适合HDMI、光纤、RCA等接口的可靠连接。
- 双面布局能力：顶层布数字处理与接口，底层布电源与模拟放大，减少干扰。
典型应用
- 4K/8K高清网络播放器主板
- 家庭影院AV接收机、前级放大器
- 智能投影仪主控板
- 影音NAS（网络存储）主板
- 数字音频解码器（DAC）控制板
为什么选择合通科技？
- 影音设备制造经验：合通科技长期为音响及影音品牌供应PCB，熟悉模拟音频地线分割、数模隔离及EMC设计要求，提供专业布线建议。
- 精细参数控制：线宽127μm公差±0.01mm，线距203μm公差±0.02mm，100% AOI检测，确保高清信号完整性。
- 化金工艺稳定：全自动沉金线，镍/金厚度均匀，无黑盘，满足HDMI等高频接口的焊接可靠性。
- 板厚一致性：1.6mm板厚公差±0.1mm，抗翘曲，适配标准机箱安装。
- 品质认证：通过ISO 9001、UL 94V-0、RoHS，提供出货测试报告。
立即定制
您正在开发家庭智能影院设备，需要PCB？提交Gerber文件，合通科技将严格按照您的参数生产，并提供免费可制造性审核及最具竞争力的报价，助力您的影音产品呈现更纯净的视听体验。
