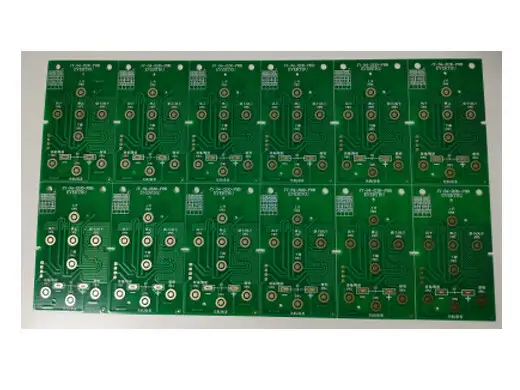

按键金板PCB 2层1.0mm镀金 线宽/线距0.2mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
按键金板PCB 2层1.0mm镀金 线宽/线距0.2mm 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。1.0mm薄型板厚减轻整机重量，同时保持足够刚性，适合嵌入家电控制面板的扁平结构。最小线宽0.2mm、最小线距0.2mm属于中等精细线路，可布设按键矩阵扫描线、LED指示灯及主控芯片的外围电路，实现多按键无冲突响应。最小孔径0.4mm，适用于导电橡胶按键的触点焊盘或轻触开关的引脚孔。外层铜厚35μm（1oz），满足按键扫描及背光驱动的电流需求。表面处理为镀金（电镀硬金），金层厚度通常0.3-0.5μm，镍底3-5μm，形成耐磨、抗氧化、低接触电阻的触点表面。相比于沉金或OSP，镀硬金能够承受数十万次机械按压而不磨损，确保按键信号的可靠导通。
产品亮点
- 镀金耐磨触点：电镀硬金触点可承受≥10万次按压，接触电阻稳定≤30mΩ，适应家电长寿命需求。
- 2层双面布线：顶层布按键矩阵，底层布信号线与电源，优化布局，减少跳线。
- 1.0mm轻薄板厚：适配超薄家电面板设计，提升产品整体美观度。
- 0.2mm等线宽线距：兼顾布线密度与抗干扰能力，按键信号清晰无串扰。
- 0.4mm标准孔径：兼容轻触开关及导电胶触点，应用范围广。
- 35μm铜厚：保证走线机械强度与载流，避免长期按压导致线路断裂。
典型应用
- 微波炉、烤箱触控按键板
- 洗衣机、烘干机操作显示板
- 空调线控器/遥控器按键PCB
- 电饭煲、电磁炉控制面板
- 智能马桶盖侧边按键板
为什么选择合通科技？
- 按键板专业经验：合通科技长期为家电品牌供应镀金按键PCB，熟悉触点设计、耐磨测试及ESD防护，产品失效率＜100ppm。
- 镀金工艺稳定：电镀金层厚度均匀，硬度≥130HV，通过插拔及按压寿命测试，每批次附着力检验。
- 参数精准控制：线宽/线距0.2mm公差±0.02mm，孔径0.4mm公差±0.05mm，板厚1.0mm±0.1mm，铜厚35μm±5μm，100%电测及AOI检测。
- 可靠性保障：提供按键寿命模拟测试报告（10万次后接触电阻变化≤20%初始值），热冲击及耐老化验证。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，提供每批次出货报告。
立即定制
您正在为智能家电开发一款耐用按键控制板？提交Gerber文件或设计要求，合通科技将严格按照您的参数进行生产，并免费提供按键触点优化建议及最具竞争力的报价，助力您的家电产品拥有更长使用寿命与更佳操作手感。
