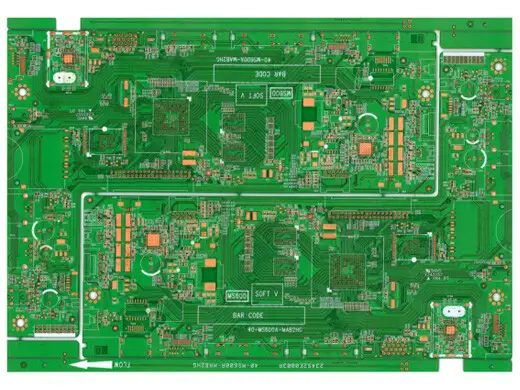

车规级四层BGA线路板 0.2mm孔径 OSP 新能源适用 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
车规级四层BGA线路板 0.2mm孔径 OSP 新能源适用 详细介绍 :
随着新能源汽车向域控制、集成化发展，PCB上需要集成更多BGA封装的高性能芯片。合通科技推出的四层BGA专用线路板，通过精密机械钻孔（最小0.2mm）与真空蚀刻技术（线宽0.12mm/线距0.1mm），实现对BGA焊盘的精准逃逸布线。4层典型叠构为：顶层BGA焊盘及信号线、内层完整地平面、内层电源层、底层信号及辅助元件，有效抑制车载电磁干扰。OSP（有机保焊膜）表面处理无铅、无卤，表面极度平整，特别适合细间距BGA的锡球焊接，且不引入额外IMC（金属间化合物）风险，符合汽车电子零缺陷要求。材料选用高TG（≥170℃）、抗CAF（导电性阳极丝）的FR-4，并通过-40℃~125℃热冲击循环测试，适应新能源汽车宽温工作环境。
产品亮点
- BGA扇出优化设计：0.2mm最小孔径配合0.12mm线宽/0.1mm线距，可支持0.5mm pitch BGA（焊盘直径0.3mm）的全线扇出，布线密度比传统通孔板提升40%。
- 四层低阻抗平面：独立的接地层与电源层，使电源回路电感降低70%，有效抑制电机控制器、DC-DC变换器等高压模块产生的共模干扰。
- OSP车规级工艺：有机膜厚度0.2-0.5μm，可耐受3次无铅回流焊（峰温260℃）而不氧化；铜面洁净度达到离子污染≤0.5μg/cm²，满足IPC-6012DA汽车级标准。
- 高可靠性钻孔：0.2mm机械钻孔采用硬质合金钻头与高频主轴，孔壁粗糙度≤20μm，去钻污后孔壁无残胶，保证孔铜结合力与导电可靠性。
- CAF防护设计：材料选用抗CAF等级，相邻孔壁间距≥0.3mm，通过85℃/85%RH偏压测试1000小时无短路，适用于车载长期湿热环境。
- 全制程可追溯：每片板激光刻印二维码，可追溯至原材料批次、生产工单及测试数据，满足IATF 16949对汽车供应链的追溯要求。
典型应用
- 新能源汽车BMS主控板（BGA封装的AFE芯片）
- 整车控制器VCU（多核MCU BGA载板）
- 车载充电机OBC控制板（数字电源DSP BGA）
- 电池包从板（BMU）信号采集板
- 车载T-BOX（V2X通信模组BGA基板）
- 智能座舱域控制器（GPU/内存BGA主板）
- 热管理集成控制器（BLDC驱动芯片BGA板）
选择我们的好处
- 车规级制程管控：合通科技通过IATF 16949认证，产线执行零缺陷管理，每批次BGA板100%飞针测试、AOI及X-Ray检查（针对BGA焊盘下空洞率≤15%）。
- 小孔径高可靠性：0.2mm孔径采用德国钻机，孔位精度±0.025mm，孔壁粗糙度≤20μm，且做除胶渣+高锰酸钾去钻污，确保孔铜附着力≥25N。
- OSP质量控制：全自动OSP线使用爱法药水，每周做润湿称重测试，确保可焊性满足J-STD-003等级3，适合BGA锡球的无空洞焊接。
- 热循环认证：产品通过1000次-40℃~125℃热冲击（依据IPC-TM-650 2.6.7），无分层、无微裂纹，满足汽车电子Grade 1工作温度需求。
- 性价比优势：作为中国电子电路百强企业及专精特新“小巨人”，规模化生产下四层BGA板价格优于行业平均10%，并支持小批量（5㎡起订）。
立即定制
您正在开发新能源汽车BMS、VCU或OBC？需要为BGA芯片匹配高可靠、细线路的4层PCB？提交设计要求，合通科技将免费提供BGA扇出可行性分析、阻抗模拟及车规级报价。
