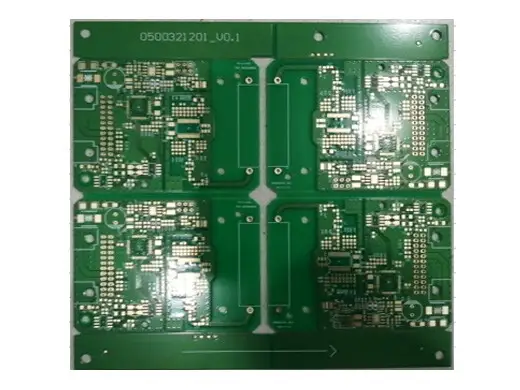

车规级汽车板 双层化金1.6mm 203um细线 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
车规级汽车板 双层化金1.6mm 203um细线 详细介绍 :
在新能源汽车电子系统中，大量控制模块（如车窗控制、座椅调节、BMS从板、热管理阀控）需要稳定可靠的2层PCB，而不必像ADAS域控那样使用HDI。合通科技推出的203μm细线路汽车板，正是针对此类需求优化：线宽/线距0.203mm，比常规0.25mm更精密，可容纳更紧凑的布线，同时避免过细带来的加工良率下降及成本上升。1.6mm标准板厚提供足够的机械强度，适合通过螺丝或卡槽固定在车身。化金（ENIG）工艺相比OSP和喷锡，具有更优的抗氧化性、平整度及可焊性，尤其适合插拔力要求高的连接器焊盘和频繁热插拔的接口。材料选用FR-4高Tg（≥150℃）并满足IPC-4101/126规范，通过-40℃~125℃热循环、85℃/85%RH湿热及CAF测试，确保车载寿命15年以上。
产品亮点
- 203μm精密线宽/线距：比常规0.25mm提升约20%布线密度，允许在有限板面内布置更多信号线或更宽的电源线，同时保持良好良率。
- 1.6mm标准厚度：兼容市面大多数汽车电子外壳及连接器规格，抗弯曲、抗震动，适于车内非剧烈冲击位置（如乘客舱、后备箱）。
- 化金表面处理：沉金厚度0.05-0.1μm，镍层3-5μm，焊盘表面平整（Ra≤0.3μm），无黑盘风险，可耐受多次回流焊及长期存储。
- 高可靠性基材：选用生益/联茂等A级汽车板料，Tg≥150℃，Td≥330℃，CTE≤16 ppm/℃，并具备抗CAF性能，满足LV124测试标准。
- 严格的孔壁质量：最小孔径支持0.3mm（可根据需求调整），孔壁粗糙度≤25μm，孔铜厚度≥25μm，确保插件元件焊接可靠性及过孔导电性。
- 100%电气测试：采用飞针或夹具测试，确保无开路短路；每批次抽测阻抗、绝缘电阻及介质耐压，符合IPC-6012DA Class 2要求。
典型应用
- 新能源汽车BMS从板（电池监测单元，采集电压/温度）
- 车身域控制器（车门、车窗、座椅调节）
- 车灯驱动板（矩阵大灯、尾灯LED控制）
- 热管理控制器（电子膨胀阀、水泵驱动）
- 传感器接口板（压力、温度、加速度）
- 低压配电盒（继电器/保险丝PCB）
- 车载娱乐系统外围接口板（USB、AUX）
选择合通科技的好处
- 车规级品质体系：公司通过IATF 16949认证，实施VDA 6.3过程审核，产线执行SPC管控。每批汽车板提供首件检验报告、热应力切片、可焊性测试及离子污染报告。
- 高性价比2层板：合通科技作为中国电子电路百强企业，拥有全自动2层板生产线，月产能超30万平方米，价格低于行业平均水平10-15%。
- 化金工艺稳定：全自动沉金线，药液在线分析与自动补加，金层厚度CPK≥1.33，表面外观零缺陷。可满足客户对金层厚度及均匀性的特殊要求。
- 技术工程支持：免费DFM审查，优化钻孔、线路及拼板设计，提供阻抗模拟及降成本方案。
- 全面认证：产品通过UL 94V-0、CQC、RoHS、REACH认证，并满足无卤素（可选）要求。
立即定制
您需要为新能源汽车车身或电池系统配套可靠的2层汽车板？提交Gerber或技术要求，合通科技将免费提供车规级设计评审、化金厚度建议及最具竞争力的报价，随附全套品质文件。
