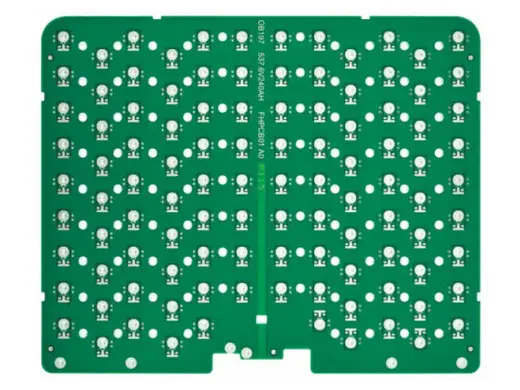

新能源汽车储能铜基板 2层沉锡 线距0.4mm 大电流 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
新能源汽车储能铜基板 2层沉锡 线距0.4mm 大电流 详细介绍 :
铜基板是一种金属基PCB，以铜板作为基底材料，相比铝基板或FR-4板，具有极高的热导率（约380 W/m·K）和更低的温升。在新能源汽车储能系统中，IGBT、MOSFET、功率电感等发热元件需要高效散热，同时大电流路径（高达100A以上）需要低电阻铜导体。本产品将2层线路通过绝缘层压合在铜基板上，顶层线路可设计精细信号线（线宽0.2mm，用于电压/温度采样），底层铜基实现功率回路与散热一体化。最小线距0.4mm保证高压爬电距离，符合UL 60950安全规范。沉锡表面处理为纯锡层（1-3μm），导电性好，耐腐蚀，且成本低于化金，适合大批量汽车零部件生产。
产品亮点
- 铜基超高导热：铜基底厚度可选1.0-3.0mm，热阻低至0.2℃/W，可将功率器件温升控制在30℃以内（同条件下铝基板约50℃），延长储能系统寿命。
- 大电流载流能力：2层铜厚可定制至105μm（3oz），配合铜基底辅助导电，单条线路可持续承载100A电流，满足电池组均衡充放电需求。
- 精密线路与高耐压：最小线宽0.2mm用于采样信号，最小线距0.4mm保证爬电距离≥1.8mm（依据污染等级2），可承受1000V DC系统电压。
- 沉锡环保工艺：沉锡层厚度0.8-1.5μm，致密均匀，具有优良的焊接润湿性，且无铅无卤，符合REACH及汽车行业ELV指令。
- 0.5mm机械钻孔：适合功率端子、电流采样电阻等通孔元件的可靠固定，孔壁铜厚≥25μm，抗拉强度＞3N/mm²。
- 绝缘层高可靠性：采用导热绝缘胶（Tg＞130℃，击穿电压＞3kV），满足汽车级绝缘耐压测试（3750V AC/1min无击穿）。
典型应用
- 新能源汽车动力电池包CMU（电池监控单元）基板
- 高压配电盒（PDU）内电流检测与汇流板
- DC-DC变换器功率模块基板
- 车载充电机（OBC）PFC级功率板
- 电池储能系统BMS（被动/主动均衡板）
- 电动压缩机驱动器铜基板
- 48V轻混系统BSG电机控制器
选择合通科技的好处
- 铜基板专业产线：合通科技设有金属基板专用车间，具备压合段差控制、铜基表面粗化及绝缘层均匀性控制技术，铜基板月产能达5万平方米。
- 大电流设计支持：可协助计算载流所需线宽与铜厚，并提供温升仿真服务，确保100A以上路径无过热风险。
- 沉锡工艺成熟：全自动沉锡线，锡层厚度CPK≥1.33，通过抗老化测试（155℃烘烤4小时后仍可焊），适合汽车零部件存储周期。
- 车规级品质体系：通过IATF 16949认证，每批次铜基板做导热系数抽检、剥离强度测试（≥1.0kgf/cm²）及热循环冲击（-40℃~125℃，500次无分层）。
- 灵活定制：可提供不同铜基厚度（1.0/1.5/2.0/3.0mm）、不同绝缘层导热系数（1-3W/m·K）以及单/双面线路设计。
- 成本优势：规模化采购铜基板原材料及沉锡药水，价格比行业低8-12%，且支持中小批量。
立即定制
您的新能源汽车储能系统需要高效散热、大电流承载的铜基板？提交Gerber或功率设计要求，合通科技将免费提供铜厚/线宽计算、热仿真及最具竞争力的报价。
