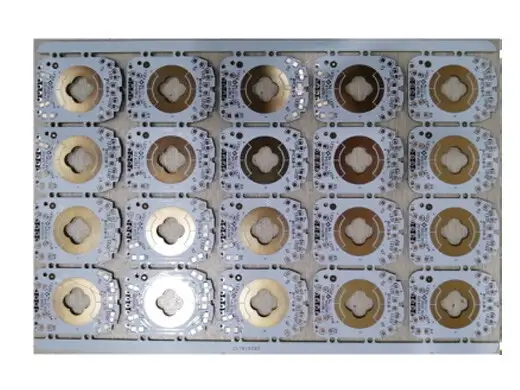

汽车控制旋钮线路板 选择性沉金 双层1.6mm 耐磨 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
汽车控制旋钮线路板 选择性沉金 双层1.6mm 耐磨 详细介绍 :
汽车旋钮（如音量调节、驾驶模式选择、空调温度旋钮）的核心PCB需要承受手指频繁旋转按压产生的磨损，同时保证接触电阻长期稳定。传统整板化金虽然平整但金层较薄（0.05-0.1μm），不耐磨；整板硬金成本过高。合通科技采用选择性电金工艺：只在旋钮编码器或电位器的接触焊盘、按键金手指等区域电镀硬金，镍层3-5μm+金层0.3-0.5μm（硬度≥130HV），耐磨性能比普通化金提升5倍以上；其余焊盘区域采用化金或OSP，保证SMT焊接可靠性。线宽254μm/线距394μm的设计适配旋钮板常见的大焊盘和宽线路，既能满足大电流（背光LED、电机驱动）需求，又保证良好绝缘间距。1.6mm板厚选用高Tg FR-4抗翘曲，并通过旋钮反复按压测试（50N力10万次无铜皮起翘）。
产品亮点
- 选择性电金耐磨触点：关键旋钮接触区硬金厚度≥0.3μm，硬度≥130HV，接触电阻≤30mΩ，机械寿命≥10万次，满足汽车10年使用周期需求。
- 双重表面处理兼容：一块板上同时实现耐磨硬金和可焊性优良的化金/OSP，兼顾高性能与成本。非接触区域按需处理，无多余成本。
- 254μm最佳线宽：针对旋钮板特征（编码器引脚间距2.54mm，LED/电阻焊盘较大），254μm线路提供充足载流能力（可支持500mA/线），线距394μm确保高压或相邻信号无串扰。
- 1.6mm坚实板厚：提供优异抗弯曲强度，配合加强筋设计，可抵抗旋钮按压下陷；同时与标准汽车旋钮模块的外壳卡槽完美匹配。
- 车规级材料与工艺：板材TG≥150℃，CTE≤16 ppm/℃，通过-40℃~85℃ 1000h热老化测试。钻孔孔壁粗糙度≤25μm，保证插件编码器引脚焊接牢固。
- 100%电测试与耐磨验证：每片板做飞针测试，并按批次抽测耐磨触点接触电阻变化率。
典型应用
- 新能源汽车中控台空调/音量旋钮模组
- 多功能方向盘滚动选择旋钮
- 驾驶模式选择旋转开关（EV/HEV/SPORT）
- 座椅加热/通风多档位旋钮控制器
- 音响均衡器调节旋钮板
- 车载空调控制面板按键+旋钮集成板
选择合通科技的好处
- 选择性电金工艺成熟：合通科技拥有独立的选择性电镀产线，可精确控制硬金区域位置、尺寸及厚度，边框对位精度±0.1mm，满足汽车旋钮板的批量化高一致性要求。
- 耐磨寿命验证能力：公司内部可模拟旋钮滑动测试，配置接触电阻测试仪和机械寿命台，每批样品提供滑动磨损报告，确保产品通过主机厂耐久认证。
- 成本优化方案：相比全板硬金，“选择性电金+普通表面处理”可节省40-60%金盐成本，尤其适合大批量汽车客户。同时支持非接触区域按需选择化金/OSP/喷锡。
- 车规级质量管理：通过IATF 16949认证，实施DFMEA/PFMEA，过程SPC监控。每条批记录可追溯到材料、生产参数、检验数据。
- 广泛的应用经验：已为多家Tier1供应商提供汽车旋钮板超100万片，配套比亚迪、奇瑞、广汽等车型中央控制台，现场失效率＜30ppm。
立即定制
您正在开发新能源汽车旋钮式控制模块？需要耐磨、长寿命的触点PCB？提交设计文件和耐磨次数要求，合通科技将免费提供选择性电金区域规划、硬金厚度建议及车规级报价，并附赠耐磨寿命仿真报告。
