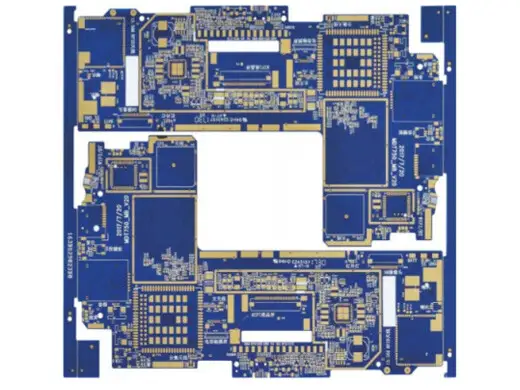

汽车中控线路板 微型BGA+半孔 2层沉金 线宽0.1mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
汽车中控线路板 微型BGA+半孔 2层沉金 线宽0.1mm 详细介绍 :
汽车中控主板日益复杂，既需要高性能中央处理器（常采用微型BGA封装，0.35~0.5mm pitch），又需要集成多种无线通信模块。传统设计往往需要将模块通过板对板连接器连接，占用空间且增加故障点。合通科技创造性将微型BGA焊盘与半孔集成于同一2层板上：顶部布局微型BGA芯片（配合0.2mm盲孔或通孔扇出），板边缘制作金属化半孔，供Wi-Fi/蓝牙模组、V2X模块等直接贴装，无需额外连接器。2层结构（信号层+地层）利用沉金表面平整、抗氧化的特性，确保细间距BGA焊接无桥接。最小线宽0.1mm、线距0.08mm，配合高精度LDI曝光，实现高密度信号扇出。所有半孔经二次铣边+脉冲电镀，无毛刺、无铜丝，满足汽车级震动可靠性。
产品亮点
- 微型BGA+半孔二合一：一块板同时解决主芯片BGA扇出与无线模块边缘贴装，减少连接器使用，BOM成本降低15%~20%，整机厚度减少1.5mm。
- 超细线距0.08mm：线宽0.1mm/线距0.08mm，比常规2层板提升40%布线密度，可轻松将0.4mm pitch BGA（焊盘0.25mm）完整扇出。
- 沉金工艺：金层厚度0.05-0.1μm，镍层3-5μm，焊盘共面性极佳，适合微型BGA的SMT贴装；同时半孔沉金后抗腐蚀，多次回流焊仍可焊。
- 0.2mm小孔径：机械钻孔实现BGA外圈信号过孔，孔铜厚度≥20μm，支撑汽车级震动与温度循环（-40℃~85℃）。
- 半孔可靠结构：采用控深铣+二次钻孔工艺，半孔内壁铜皮完整无撕裂，孔口无毛刺，通过振动测试（10~500Hz扫频）与机械冲击（50g）无脱落。
- 车规级基材：选用FR-4高Tg材料（≥150℃）并满足IPC-4101/101要求，CTE≤14 ppm/℃，热分解温度≥340℃。
典型应用
- 新能源智能座舱中控主板（集成SoC+Wi-Fi/BT模块）
- 车载娱乐信息系统核心板（mini BGA + 4G/V2X半孔）
- 仪表盘显示驱动板（BGA图像处理器+GPS半孔）
- 车载DVR（行车记录仪）主板（主控BGA+无线半孔模块）
- T-BOX（远程信息处理器）集成板（应用处理器+蜂窝半孔）
选择合通科技的好处
- 半孔+细线联合工艺：公司拥有半孔专业产线及LDI高精度曝光，同时满足0.08mm线距与半孔无毛刺，良率稳定在92%以上。
- 沉金均匀性控制：全自动沉金线，金层厚度CPK≥1.33，微型BGA焊盘表面粗糙度Ra≤0.3μm，绝无黑盘，满足零缺陷焊接要求。
- 车规级品质体系：IATF 16949认证，实施VDA 6.3过程审核，每批板执行IPC-6012DA Class 2车用标准，包括热冲击、离子污染、CAF测试。
- 已验证量产经验：已为多家Tier1供应商交付汽车中控板超200万片，失效率＜50ppm。
立即定制
您正开发新一代汽车中控或T-BOX，需要同时集成微型BGA处理器与半孔无线模块？提交设计文件，合通科技将免费进行微型BGA扇出评审、半孔可制造性分析及沉金工艺匹配建议，并提供最具竞争力的车规级报价。
