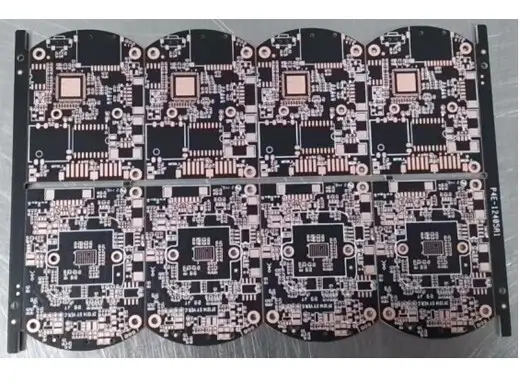

医用微型BGA线路板 高可靠性 医疗设备主板 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
医用微型BGA线路板 高可靠性 医疗设备主板 详细介绍 :
该PCB专为容纳微型BGA芯片而优化，通过高密度布线实现芯片扇出与信号互连。线路板采用医疗级基材（如高TG FR-4或适用材料），确保在湿度、温度变化及长期运行环境下保持稳定的电气性能。表面处理可根据医疗应用需求选择沉金（ENIG）、OSP或无铅喷锡等，以保障微小焊盘的可焊性和抗氧化能力。对于BGA区域，我们采用严格的焊盘平整度控制和精确的阻焊对位，以降低焊接空洞和桥接风险。产品可设计为2层至多层结构（如4层、6层），并支持盲埋孔或通孔工艺，具体依客户需求而定。
产品亮点
- BGA专用设计支持：针对0.4mm/0.5mm pitch等微小BGA提供扇出布线优化建议，确保每个焊盘都能可靠引出。
- 高可靠性制造：采用全流程质量管控，包括100%电测、AOI及X-ray（针对BGA区域），保证无开路、短路及内部缺陷。
- 医疗级清洁度：可提供离子污染测试报告，满足医疗电子对漏电流和绝缘电阻的严格标准。
- 细线能力：依据客户需求，可支持最小线宽/线距0.075mm（75μm）及以上，适应高密度互连。
- 灵活的表面处理：沉金、OSP、无铅喷锡等可选，其中沉金因平整度优异成为BGA板的常用选择。
典型应用
- 医用超声诊断仪数字处理板
- 病人多参数监护仪核心板
- 血糖/血氧连续监测模块
- 植入式设备外围控制电路
为什么选择合通科技
合通科技在医疗用小BGA线路板领域拥有丰富经验，深刻理解医疗电子对可靠性和合规性的要求：
- BGA焊接良率保障：我们严格控制焊盘平整度（≤15μm）和阻焊桥宽度，配合沉金工艺，BGA区域焊接不良率低于500ppm。
- X-ray全检服务：可对BGA封装区域提供X-ray抽检或全检，及时发现焊球空洞、桥接等隐患。
- 医疗质量管理体系：合通科技遵循ISO 13485医疗器械质量管理体系框架（如适用），所有生产过程可追溯。
- 快速原型服务：针对医疗客户的小批量、多品种需求，提供48小时加急打样及工程快速响应。
欢迎上传Gerber或联系工程人员获取定制方案。
