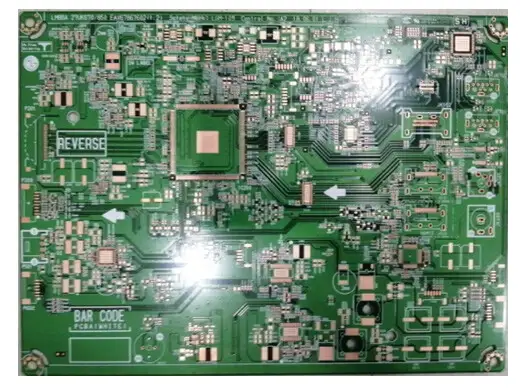

4层OSP线路板 1.6mm 75um/125um线宽线距 医疗专用 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
4层OSP线路板 1.6mm 75um/125um线宽线距 医疗专用 详细介绍 :
该PCB采用4层叠构，可独立设置信号层、电源层与地层，有效降低电磁干扰，保障医疗设备中微弱信号（如心电、脑电、传感器模拟前端）的稳定传输。成品板厚1.6mm，提供良好的机械刚性和抗振性能，适应医疗设备的使用环境。最小线宽75μm、最小线距125μm，在4层板上实现了较高布线密度，可扇出0.4mm pitch BGA、医疗专用ASIC及高密度连接器。表面处理为OSP（有机保焊膜），厚度0.2~0.5μm，可保护铜面在焊接前不被氧化，且表面极度平整，适合细间距元件的贴装；同时OSP无铅、环保，符合医疗产品对RoHS的合规要求。
产品亮点
- 75μm超细线宽：在4层板上实现75μm线宽，远超市售普通医疗板（通常≥100μm），可显著提高布线密度，缩小医疗设备PCB尺寸或集成更多功能。
- 125μm细线距：线距125μm，严格控制信号间串扰，保证高速数字信号与模拟信号的共存质量，特别适合医疗混合信号电路。
- 1.6mm标准厚度：兼顾强度与通用性，与医疗设备外壳、连接器及安装孔位完美兼容，无需额外结构改动。
- OSP环保表面：无铅、无镍、无金，成本较低且可焊性优异，适用于一次性或有限次回流焊的医疗模块；表面平整度优于喷锡，有助于微小焊盘的焊接良率。
- 4层叠构：提供完整的地平面和电源平面，显著降低电源噪声和辐射，符合医疗电子对电磁兼容（EMC）的严苛要求。
典型应用
- 病人监护仪主控板（多参数监测）
- 心电图（ECG）/脑电图（EEG）信号采集板
- 便携式超声诊断仪数字处理板
- 医用温度/血氧传感器接口板
- 输液泵与呼吸机控制电路
为什么选择合通科技
合通科技在医疗级高密度多层板领域拥有成熟制程能力，尤其擅长75μm细线、125μm线距的4层板制造：
- 超细线精度：采用LDI激光直接成像和精密酸性蚀刻线，75μm线宽公差控制在±7μm，线角方正，无过度侧蚀，保证阻抗一致性。
- 线距可靠性：125μm线距精准控制，无桥接、无短路，并通过AOI全检，确保医疗信号无串扰风险。
- OSP工艺稳定：水平OSP线保证膜厚均匀（0.2~0.5μm），耐热次数≥3次回流焊，存储期≥3个月（真空包装），适合医疗小批量多批次的生产节奏。
- 医疗级品控：合通科技严格执行IPC Class 2/Class 3标准，提供100%飞针测试、阻抗测试（如需）及可选的离子清洁度报告，满足医疗电子低漏电、高绝缘要求。
- 快速工程响应：针对医疗板的阻抗控制、叠构设计及拼板方式，合通科技提供免费EQ评审与建议，帮助您加速产品上市。
- 可靠性验证：每批次抽检热冲击（-40℃~125℃，100循环）及高湿绝缘电阻测试，确保PCB在医疗设备生命周期内稳定工作。
欢迎提供设计文件获取专属方案与报价。
