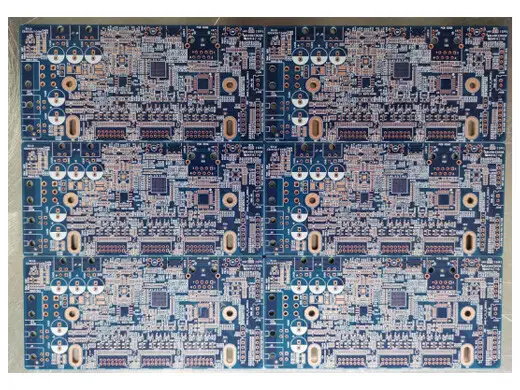

4层蓝油板 1.6mm 0.127/0.11mm线宽线距 0.15mm钻 医疗小IC 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
4层蓝油板 1.6mm 0.127/0.11mm线宽线距 0.15mm钻 医疗小IC 详细介绍 :
该PCB采用4层叠构，可独立设置信号层、电源层和地层，有效降低电磁干扰，保证医疗微弱信号的完整性。成品板厚1.6mm，提供良好的机械强度和抗振性能。内层与外层铜厚均为35μm（1oz），平衡了信号传输与大电流承载需求。最小线宽0.127mm（127μm）、最小线距0.11mm（110μm），达到高密度布线水平，可扇出0.4mm pitch以下的小IC引脚。最小机械钻孔直径0.15mm，用于高密度过孔连接，显著提升布线自由度。表面处理为OSP（有机保焊膜），厚度0.2~0.5μm，可保护铜面在焊接前不被氧化，且表面平整度极高，适合小IC的精细引脚贴装；同时OSP成本较低，符合医疗产品对高性价比的要求。蓝色阻焊油墨（蓝油）具有高对比度，便于AOI光学检测和人工目检，减少医疗设备生产中的误判风险。
产品亮点
- 0.127mm/0.11mm超高密度线宽线距：在4层板上实现127μm线宽和110μm线距，远超市售普通医疗板，可轻松扇出小IC的全部引脚，助力医疗设备小型化。
- 0.15mm微机械钻孔：孔径仅0.15mm，结合4层通孔工艺，可在有限空间内布置大量过孔，降低层数需求，成本优于HDI方案。
- 蓝色阻焊油墨：蓝油较绿色油墨对光线反射更均匀，AOI检测误报率低；同时视觉上易于区分，适用于医疗产品对清洁度和可追溯性的高要求。
- 内外统一1oz铜厚：无需差异化铜厚，简化生产流程，同时保证电源完整性和信号质量，满足医疗设备对一致性的严格要求。
- OSP表面处理：无铅、环保，表面极平整，适合小IC的精密贴装；且与医疗产品常用的无铅制程完全兼容。
典型应用
- 医疗监护仪信号采集板（心电、脑电、肌电前端）
- 便携式超声诊断仪控制板
- 输液泵/注射泵主控板
- 医疗成像设备的小型接口板
为什么选择合通科技
合通科技在小IC高密度板和蓝油工艺方面拥有成熟经验，尤其擅长0.15mm小孔与0.127mm细线的4层板制造：
- 超细线能力：采用LDI激光直接成像和精密蚀刻线，0.127mm线宽公差±0.01mm，0.11mm线距精准控制，无桥接、无开路。
- 0.15mm微钻技术：配备高速主轴钻机（30万转以上），孔位精度±0.025mm，孔壁粗糙度≤20μm，沉铜后孔铜厚度≥18μm，热应力测试合格率≥99%。
- 蓝油专用工艺：使用高感光度蓝色阻焊油墨，曝光显影清晰，无油墨入孔，且固化后硬度高、耐化性强，符合医疗清洁度标准。
- OSP均匀性：水平OSP线保证膜厚均匀，耐热次数≥3次回流焊，存储期≥3个月（真空包装），满足医疗产品小批量多批次的生产节奏。
- 医疗品质体系：合通科技严格执行IPC Class 2/Class 3标准，可提供完整的制程记录和检测报告，支持医疗客户的法规追溯需求。
- 免费工程评审：针对小IC的扇出设计、过孔布局及蓝油厚度，合通科技提供专业EQ建议，助您快速实现医疗级可靠性。
欢迎联系合通科技定制。
