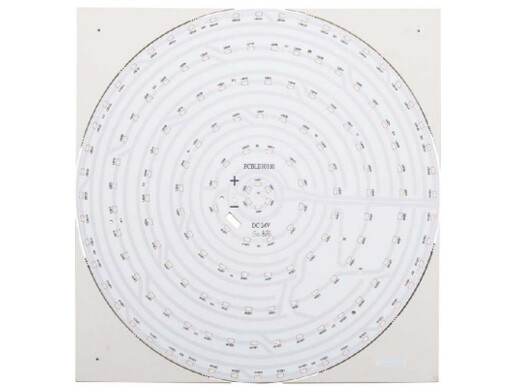

LED耐压2KV单面板 0.5mm线宽线距 OSP表面处理 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
LED耐压2KV单面板 0.5mm线宽线距 OSP表面处理 详细介绍 :
本产品为单面PCB，线路层位于单侧。标称耐压2KV（2000V），意味着该线路板在设计和制造上能够承受2000V直流或交流峰值电压而不发生击穿，符合灯具安规（如IEC 60598）中对基本绝缘的要求。最小线宽0.5mm、最小线距0.5mm，线距较大有助于提升相邻导线之间的耐压能力，减少爬电风险。最小孔径2.0mm，可用于安装螺丝固定孔、接线端子或大功率LED插脚。表面处理为OSP，提供清洁、平整的铜面保护，无铅环保，适合SMT贴装及插件焊接。
产品亮点
- 耐压2KV保障安全：专门设计的绝缘结构与材料，通过2KV耐压测试，适用于高电压输入或户外潮湿环境。
- 0.5mm线宽/线距：兼顾载流能力与电气间隙，减小短路风险，同时易于生产，良率高。
- 2.0mm大孔径：方便灯具结构固定及大功率元件安装，适用性强。
- 单面经济性：线路结构简单，成本低，适合大批量照明产品。
- OSP环保工艺：无铅，符合RoHS，焊盘可焊性好，支持无铅回流焊。
典型应用
- 户外LED路灯、庭院灯控制板
- 工业LED工矿灯、防爆灯
- 高湿环境（浴室、厨房）LED照明模组
- 植物生长灯驱动板
- LED灯管内置电源板
为什么选择合通科技？
- 耐压专项管控：合通科技对耐压2KV产品有成熟生产流程，每批次进行100%耐压测试，确保符合安规要求。
- 参数精准执行：线宽0.5mm、线距0.5mm、孔径2.0mm均严格执行公差（线宽/线距±0.05mm，孔径±0.08mm），100%电测。
- OSP可焊性保障：全自动OSP线，有机膜厚度均匀，可焊性测试按IPC标准执行，确保贴片良率。
- 品质认证：通过ISO 9001、UL及RoHS，提供出货电气测试报告。
立即定制
您需要一款耐压2KV、单面、线宽线距0.5mm的LED照明PCB？提交设计文件或明确要求，合通科技将按您提供的参数精确生产，并免费进行耐压设计审核，提供高性价比报价。
