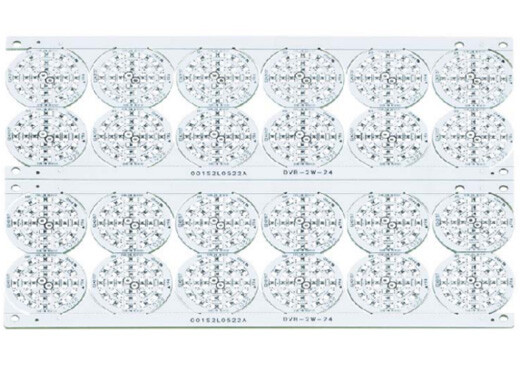

LED耐压2KV双面板 0.4mm细线 无铅喷锡工艺 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
LED耐压2KV双面板 0.4mm细线 无铅喷锡工艺 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层线路的电气互连。标称耐压2KV（2000V），意味着该线路板在设计和制造上能够承受2000V直流或交流峰值电压而不发生击穿，符合灯具安规中对基本绝缘或加强绝缘的要求，特别适用于输入电压较高或户外潮湿环境。最小线宽0.4mm、最小线距0.4mm，属于中等精细线路，可在有限面积内布置更多元器件，同时保持良好的电气间隙，兼顾耐压安全。最小孔径0.5mm，机械钻孔工艺成熟，适用于插件元件（如电解电容、变压器引脚）及过孔互连。表面处理为无铅喷锡（HASL-LF），提供优良的可焊性和抗氧化能力，锡层均匀，适合大规模回流焊及波峰焊，且符合RoHS环保指令。
产品亮点
- 耐压2KV安全可靠：专为高耐压需求优化，通过2KV耐压测试，适用于AC输入或非隔离驱动方案。
- 双面布线能力：相比单面板，布线空间翻倍，可容纳LED驱动IC、EMI滤波电路及更多保护元件。
- 0.4mm精密线宽/线距：在保证耐压间距的前提下实现较高密度布局，适合小型化紧凑型LED电源。
- 0.5mm标准孔径：兼容常用插件元件及过孔，加工方便，可靠性高。
- 无铅喷锡工艺：焊盘润湿性优异，锡层均匀，适合无铅焊接，成本经济且环保。
典型应用
- 智能LED调光驱动电源板
- 0-10V/PWM/DALI调光接口板
- 户外防水LED驱动（耐压安全要求高）
- LED灯管内置非隔离驱动
- 工业照明电源控制板
为什么选择合通科技？
- 耐压专项管控：合通科技对耐压2KV双面板有成熟生产经验，每批次进行100%耐压测试（测试电压≥2KV，漏电流≤设定值），确保符合安规。
- 双面细线工艺：线宽/线距0.4mm采用LDI曝光，公差±0.02mm，良率稳定；最小孔径0.5mm孔位精度高，孔铜厚度≥20μm。
- 无铅喷锡质量：水平喷锡线，锡层厚度1-40μm可调，表面平滑无露铜，可焊性满足IPC标准，支持多次回流。
- 全面检测：100%飞针电测，AOI全检，抽测阻抗（如需），可提供耐压测试报告。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，产品符合LED照明行业规范。
立即定制
您需要一款耐压2KV、双面0.4mm细线、无铅喷锡的LED照明线路板？提交Gerber或设计要求，合通科技将按您提供的参数精确生产，并提供免费的耐压设计评审及最具竞争力的报价。
