LED电源单面板 OSP工艺 线宽0.3mm/线距0.25mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
LED电源单面板 OSP工艺 线宽0.3mm/线距0.25mm 详细介绍 :

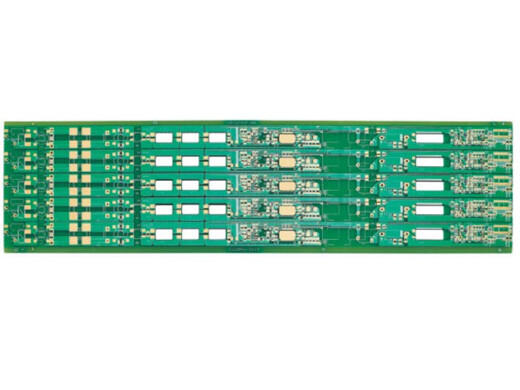

本产品为单面PCB，线路层位于顶层，底层无线路。成品板厚未限定，可根据客户要求定制（标准范围0.8-1.6mm）。最小线宽0.3mm、最小线距0.25mm，属于中等偏精细线路，可在有限板面上布设电源管理芯片、电阻电容及整流桥等元件，满足非隔离或隔离式LED驱动电路的走线密度需求。最小孔径0.8mm，适用于插件的电解电容、变压器引脚、接线端子等，孔壁铜厚满足IPC-6012标准。表面处理为OSP（有机保焊膜），提供平整的铜面保护，无铅环保，适合SMT贴片及插件焊接，焊盘可焊性良好。
产品亮点
- 单面经济型设计：制程简单，成本较低，适合大批量LED电源生产。
- 0.3mm线宽/0.25mm线距：兼顾了布线密度与生产良率，可容纳较紧凑的电源布局同时保证电气安全。
- 0.8mm标准孔径：适配常见插件元件，通孔焊接牢固，减少板面尺寸。
- OSP环保工艺：无铅，铜面平整，支持无铅回流焊，适合自动化贴装。
典型应用
- LED球泡灯、 PAR灯内置电源板
- LED日光灯管驱动电源
- LED筒灯、射灯恒流电源
- 开关电源辅助供电板
- 小功率LED调光电源
为什么选择合通科技？
- 参数精准控制：线宽0.3mm、线距0.25mm公差控制在±0.02mm，孔径0.8mm公差±0.08mm，100%电测及AOI检测。
- OSP质量稳定：全自动OSP生产线，有机膜厚度均匀，可焊性符合J-STD-003，支持长期存储。
- 电源类板经验：合通建业长期为LED电源客户供货，熟悉电源布局的散热及电气间距要求。
- 认证齐全：通过ISO 9001、UL 94V-0、RoHS，产品符合出口环保标准。
立即定制
您正在开发LED电源需要单面、OSP、0.3mm/0.25mm线宽线距的PCB？提交文件或设计图纸，合通科技将按您提供的参数精确生产，并免费审核可制造性，提供最具性价比的电源板报价。
