LED光源铝基板 1.2mm单面 0.5mm线径 无铅喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |

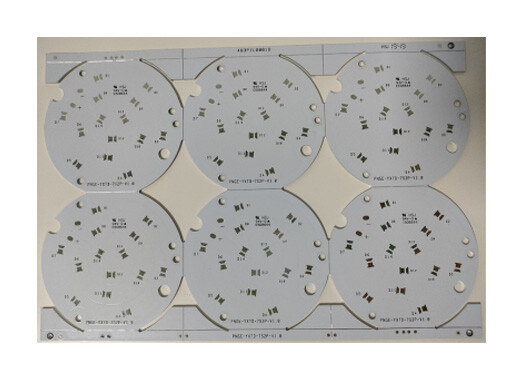

LED光源铝基板 1.2mm单面 0.5mm线径 无铅喷锡 详细介绍 :
本产品为单面铝基板，线路层仅分布于顶层，底层为1.2mm厚铝板，中间覆以导热绝缘层。1.2mm成品板厚在保证足够机械强度的同时，兼顾了灯具内部空间的紧凑性。最小线宽、线距及孔径均为0.5mm，该规格适配常规LED灯珠（如2835、5050）及驱动电阻、电容的焊接需求，线宽0.5mm可承载典型LED工作电流（约60-150mA），线距0.5mm满足低压照明（≤48V）的安全爬电距离。外层铜厚35μm（1oz）为标准载流配置，在常规LED串联/并联设计中功率损耗低。无铅喷锡表面处理提供良好的可焊性，符合RoHS环保要求，且锡层均匀，适合自动贴片回流焊及手工补焊。
产品亮点
- 单面铝基结构：简化制程，成本经济，同时铝底板直接传导LED热量，有效降低芯片结温。
- 1.2mm适中厚度：兼顾散热能力与灯具轻薄化，适用于吸顶灯、线条灯等多种安装环境。
- 0.5mm线宽/线距：为标准LED灯珠及无源元件提供充足焊接焊盘，保证线路间绝缘可靠性。
- 35μm铜厚：满足常见LED光源模组的电流需求，线路电阻小，发热低。
- 无铅喷锡工艺：焊接润湿性优异，适合大批量SMT生产，且环保无毒。
- 0.5mm最小孔径：适配常用LED灯珠引脚及插件电阻、接线端子，通孔焊接牢固。
典型应用
- LED日光灯管铝基板
- LED筒灯、射灯模组
- 面板灯、格栅灯光源板
- 球泡灯内部铝基板
- 户外LED路灯、隧道灯模组
为什么选择合通科技？
- GE标准工艺适配：合通科技严格按照GE照明的技术要求管控铝基板生产，线宽/线距精度±0.05mm，孔径公差±0.05mm，确保与GE光源方案无缝兼容。
- 铝基板专业产线：公司拥有单面铝基板自动化生产线，月产能超3万平方米，1.2mm厚度及0.5mm规格为成熟产品，良率稳定在98%以上。
- 无铅喷锡均匀可靠：采用水平喷锡设备，锡层厚度1-40μm可调，无锡球、无露铜，可焊性满足IPC-A-600标准。每批次做可焊性测试。
- 散热性能保障：导热绝缘层热阻控制在标准范围内，铝基底平整无翘曲（≤0.5mm/m），确保LED灯珠贴装后热传导路径畅通。
- 资质认证齐全：通过ISO 9001、UL 94V-0及RoHS认证，产品符合GE照明供应商质量体系要求。
立即定制
您需要为GE标准或兼容的LED光源配套铝基板？提交Gerber或设计图纸，合通科技将免费审核工艺可行性，并依据您提供的1.2mm单面、0.5mm规格参数给出最具竞争力的报价，助力您的照明产品快速上市。
