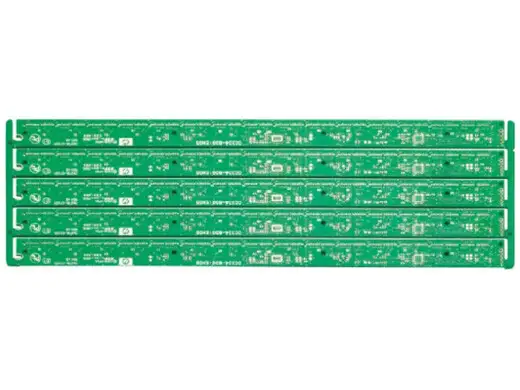

化金双面LED电源板 线宽0.23/线距0.22mm 0.5mm孔 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
化金双面LED电源板 线宽0.23/线距0.22mm 0.5mm孔 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。成品板厚未限定，依据客户需求定制。最小线宽0.23mm、最小线距0.22mm，属于高密度布线能力，可在有限面积内布设更复杂的电源控制电路，例如集成PWM调光IC、MOSFET驱动、保护电路等。最小孔径0.5mm，机械钻孔工艺成熟，适用于贴片元件的过孔互连以及小型插件元件（如卧式电容、接线柱）。表面处理为化金（ENIG），镍层和金层提供平整、抗氧化、可焊性优异的焊盘，尤其适合细间距IC（如SOP-8、QFN封装）的焊接，且符合无铅环保要求。
产品亮点
- 0.23mm/0.22mm精细线宽线距：支持较高密度电源布局，缩小板面尺寸，便于集成到紧凑型LED灯具中。
- 双面布线能力：可利用底层布线或铺地，优化电磁兼容性，减少驱动电源的辐射干扰。
- 0.5mm标准微孔：适合高密度过孔设计，提升内部互连能力，同时保持良好机械强度。
- 化金表面处理：焊盘超级平整，可焊性优异，无黑盘风险，适合复杂电源模块的多次回流焊。
- 无具体板厚约束：灵活适应不同功率等级LED电源的机械强度和散热需求。
典型应用
- 智能LED调光电源模块（0-10V、可控硅、DALI）
- 恒流驱动电源（适用于筒灯、射灯、吸顶灯）
- 可编程LED控制器（蓝牙/Zigbee驱动）
- DC-DC降压/升压LED驱动板
- 植物灯、水族灯专用电源
为什么选择合通科技？
- 高精度细线工艺：线宽0.23mm、线距0.22mm使用LDI曝光，公差±0.01mm，CPK≥1.0，保证高密度电源板良率。
- 化金质量保障：全自动沉金线，镍层3-5μm、金层0.05-0.1μm，金面均匀、无黑盘，可焊性符合IPC-4552标准。
- 双面金属化孔可靠：孔壁铜厚≥20μm，确保过孔导电一致性，100%飞针测试。
- 灵活定制：板厚、铜厚、外形按需生产，免费工程评审，优化电源布局可制造性。
- 品质认证：通过ISO 9001、UL、RoHS，提供出货报告及可焊性测试。
立即定制
您需要一款双面、化金、0.23mm/0.22mm线宽线距、0.5mm孔径的LED电源线路板？提交设计文件，合通科技将按您提供的参数精确生产，并提供免费可制造性评估及最具竞争力的电源板报价。
