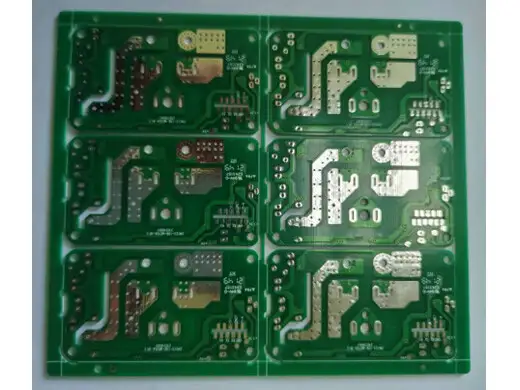

双面LED光源板 1.0mm 内18um外28um铜 喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
双面LED光源板 1.0mm 内18um外28um铜 喷锡 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。1.0mm成品板厚比常规1.6mm更薄，利于整灯减重及紧凑空间安装。最小线宽0.125mm、最小线距0.125mm属于精密线路级别，可在有限板面内布设高密度贴片元件，如恒流驱动IC、MOS管、电阻电容阵列等。最小孔径0.4mm机械钻孔，适配小型化过孔及部分贴片转插件。内外层差异化铜厚：内层18μm（约0.5oz）利于精细线路制作，外层28μm（约0.75oz）略厚以承载LED灯珠及驱动回路的工作电流，降低压降与发热。表面处理为喷锡（HASL），提供良好可焊性和抗氧化性，锡层均匀，适合回流焊及波峰焊，成本经济且符合无铅环保要求。
产品亮点
- 双面布线能力：充分利用顶层与底层空间，可分离电源走线与信号走线，优化电磁兼容性。
- 1.0mm薄型板厚：减轻整灯重量，适应超薄吸顶灯、面板灯等灯具内部空间。
- 0.125mm精密线宽线距：支持高密度贴片，缩小驱动板尺寸，便于内置到灯体内部。
- 差异化铜厚设计：内层18μm保障细线良率，外层28μm增强载流，兼顾性能与工艺。
- 0.4mm小孔径：实现高密度过孔互连，减少通孔占板面积。
- 喷锡工艺：性价比高，焊接可靠，适合批量自动化生产。
典型应用
- LED恒流驱动电源板（非隔离/隔离方案）
- 双面贴片LED灯板（顶面灯珠+底面驱动）
- 智能调光LED控制器（PWM、0-10V）
- LED显示屏单元板
- 紫外/红外LED光源驱动板
为什么选择合通科技？
- 精密双面板量产经验：合通科技长期生产1.0mm薄板及0.125mm细线产品，线宽线距公差±0.01mm，良率稳定。
- 铜厚精确控制：内层18μm、外层28μm按标准工艺执行，孔铜厚度≥20μm，确保过孔可靠性。
- 喷锡质量稳定：水平无铅喷锡线，锡层厚度1-40μm可调，焊盘可焊性满足IPC-J-STD-003。
- 全面检测：100%飞针电测，AOI全检，抽测阻抗及热应力，提供出货报告。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，产品符合LED照明行业标准。
立即定制
您需要一款双面、1.0mm薄板、0.125mm细线、喷锡的LED光源板？提交Gerber文件，合通科技将按您提供的参数精确生产，并提供免费可制造性审核及最具竞争力的报价。
