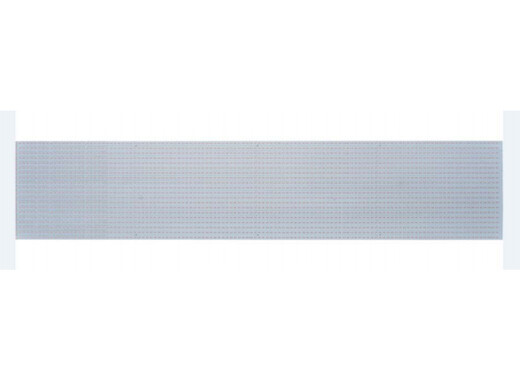

1.5M长6mm宽LED照明板 单面OSP 线宽0.3mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
1.5M长6mm宽LED照明板 单面OSP 线宽0.3mm 详细介绍 :
本产品为单面PCB，长度为1.5米，宽度仅6毫米，属于超长窄条板。线路层分布于顶层，底层无线路（单面）。最小线宽0.3mm、最小线距0.4mm，该规格适配2835、3014等常见贴片LED灯珠及限流电阻的焊接，线宽0.3mm可承载每颗LED约60mA的典型工作电流，线距0.4mm满足低压（12V/24V）照明的安全间距。最小孔径0.25mm，用于焊接LED灯珠引脚或过孔连接（如有必要）。表面处理为OSP（有机保焊膜），提供平整铜面保护，无铅环保，适合回流焊贴片工艺。
产品亮点
- 超长窄条设计：1.5米长度、6毫米宽度，专为线性照明场景优化，可减少拼接，安装便捷。
- 单面经济结构：线路仅在顶层，制造成本低，适合大批量LED灯带生产。
- 0.3mm线宽/0.4mm线距：针对常规LED灯珠引脚间距设计，焊接可靠，电气间隙充足。
- 0.25mm孔径：兼容小型贴片灯珠的焊盘或跳线孔，满足基本互连需求。
- OSP环保工艺：无铅，铜面平整，可保存3-6个月，适合SMT高速贴装。
典型应用
- 室内LED柔性灯带（需配合软性基材，具体以产品实际为准）
- 橱柜、展柜线性照明灯条
- 广告灯箱LED模组条
- 线条灯、轮廓灯PCB
- 仪器仪表背光条
为什么选择合通科技？
- 超长板加工能力：合通科技具备1.5米长PCB的生产能力，可确保板面平整、线路无偏移，满足长尺寸照明板的需求。
- 窄条板工艺成熟：宽度仅6mm的细长条板，在排版、铣外形及防翘曲方面有专项控制，良率稳定。
- 参数精准管控：线宽0.3mm、线距0.4mm、孔径0.25mm均按标准公差生产，100%电测。
- OSP质量保证：全自动OSP线，膜厚均匀，可焊性良好，每批次提供可焊性测试。
立即定制
您需要长度为1.5米、宽度6毫米的LED照明板？提交设计图纸或明确参数要求，合通科技将按您提供的0.3mm线宽、0.4mm线距、0.25mm孔径及单面OSP规格进行生产，并提供最优报价。
