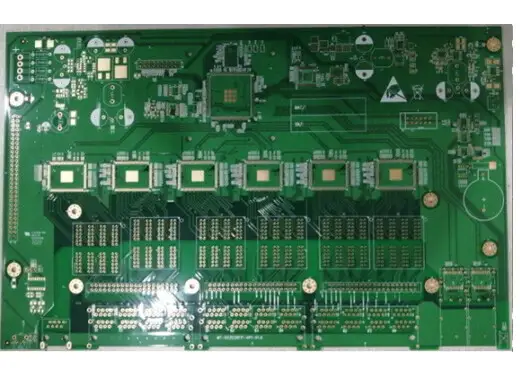

路由器交换机PCB 4层1.6mm化金 线宽/线距0.127mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
路由器交换机PCB 4层1.6mm化金 线宽/线距0.127mm 详细介绍 :
本产品是一款专为路由器、交换机等网络通信设备设计的4层刚性PCB，成品板厚1.6mm，表面处理为化金（ENIG），最小线宽与线距均为0.127mm（127μm）。产品简介如下：采用标准4层叠构，在保证信号完整性的同时有效控制电磁干扰，1.6mm板厚兼顾机械强度与装配兼容性，化金表面提供优异的可焊性和抗腐蚀能力，0.127mm的精密线宽线距支持高密度布线，满足主控芯片与以太网接口的扇出需求。该PCB的核心亮点在于细密线路与化金工艺的结合，适用于家用及企业级路由器、多端口交换机、光网络终端等场景。0.127mm线宽/线距可在有限布线区内实现更多差分对走线，有助于提升端口密度或缩小单板尺寸；化金处理确保长期运行中焊点可靠，适应7×24小时工作环境。
产品亮点
- 精准的细密线路：127μm线宽/线距能力，在4层板中实现更紧凑的布线，有助于减小路由器/交换机PCB的物理尺寸或容纳更多端口。
- 化金表面平整度：适合密集引脚封装的焊接（如QFN、BGA），避免选择性氧化，提升单板直通率。
- 1.6mm标准厚度：兼顾散热与抗震，与主流网络设备外壳及电源接口匹配，无需额外结构适配。
- 阻抗控制友好：4层叠构可通过调整介质厚度轻松实现50Ω差分或90/100Ω差分阻抗，保证千兆/万兆以太网信号质量。
典型应用
- 家用/企业级路由器主控板
- 24口/48口交换机背板与子卡
- 光网络终端（ONT/ONU）
- 工业以太网交换机控制单元
为什么选择合通科技
- 工艺匹配经验：合通科技长期承接路由器/交换机类PCB订单，熟练掌握0.127mm线宽/线距下的阻抗控制和良率管理。
- 化金工序稳定：自有化金产线，金层均匀，无渗镀风险，确保网络设备7×24小时工作环境下的长期可靠性。
- 快速响应：提供工程确认前免费阻抗叠构建议，并支持Gerber预审，减少设计返工。
- 品质保障：每一批次均经过飞针测试与金相切片抽检，线宽线距公差控制在±10%以内。
如需确切的最小孔径、内/外层铜厚参数，请联系合通科技提供完整技术规格书或直接上传Gerber进行评估。
