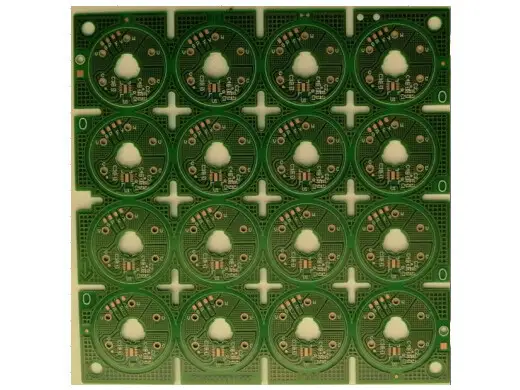

双层模块板 0.5mm厚 线宽305um线距162um OSP 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
双层模块板 0.5mm厚 线宽305um线距162um OSP 详细介绍 :
本产品是一款面向物联网通类应用的2层简易模块板，成品板厚0.5mm，表面处理为OSP（有机保焊膜）。关键制程能力：最小线宽305μm、最小线距162μm。该方案采用成熟的双层通孔工艺，以极低的成本和超薄厚度，满足基础型物联网模块、传感器子板或简单控制单元的量产需求。
产品亮点
- 2层超薄设计：0.5mm板厚显著降低模块高度，适用于智能卡片、可穿戴传感器或纽扣电池供电的设备。
- 宽松线宽线距：305μm线宽/162μm线距意味着可使用低成本的湿膜工艺和普通蚀刻线，无需高精度曝光机，制造成本大幅降低。
- OSP表面处理：相比化金或喷锡，OSP成本最低，且表面平整度极好，适合细间距元件（如0.5mm pitch QFN）的焊接；同时环保无铅。
- 快速交付：无需HDI或复杂表面处理，标准生产周期可压缩至3~5天，适合物联网模块的快速原型和批量迭代。
典型应用
- 低功耗传感器模块（温湿度、CO2、人体红外）
- 纽扣电池供电的BLE信标
- 简易物联网节点控制板（如继电器驱动、LED控制）
- 智能卡片或电子标签
- 教学用开发模块
为什么选择合通科技
合通科技在2层超薄模块板及OSP工艺方面拥有高效率量产线：
- 0.5mm薄板专用产线：采用薄板专用夹具和水平传送线，有效防止板弯板翘，保证OSP膜均匀覆盖。
- 宽松规则下的成本优势：305um线宽/162um线距可实现极高合格率（≥99.8%），合通科技将此优势转化为极具竞争力的单价和免费拼板服务。
- OSP品质保障：使用进口OSP药水，膜厚控制精准，耐热次数≥3次回流焊。
- 快速打样与批量：2层板样板24小时加急，批量7天交货，并提供免费飞针测试。
- 工程支持：针对0.5mm薄板的拼板加强筋设计，合通科技提供免费EQ建议，避免生产过程中断。
欢迎提供设计文件获取专属方案与报价。
