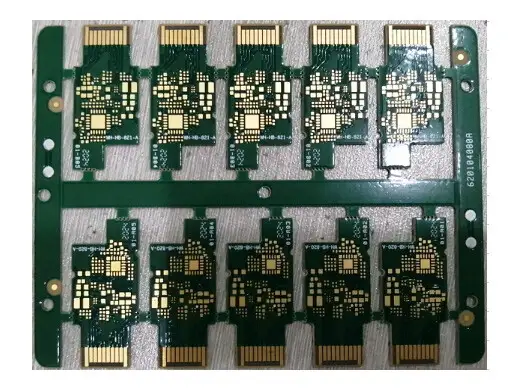

25G 一阶HDI光电板 6层1.0mm 化金手指电金 102um/100um 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
25G 一阶HDI光电板 6层1.0mm 化金手指电金 102um/100um 详细介绍 :
该PCB基于一阶HDI工艺，通过激光盲孔实现表层与内层的高密度互连（具体最小孔径未指定，按标准一阶HDI能力实现）。6层叠构可合理分配高速信号层、电源层与地层，有利于25G差分信号（如25G NRZ或PAM4）的阻抗控制和EMI抑制。成品板厚1.0mm，兼顾薄型化与机械强度，适配标准光电模块封装。表面处理采用化金+手指电金的分区方案：金手指区域电镀硬金（厚度通常≥0.38μm，具体依据客户要求），耐磨性好，可经受≥500次插拔；其余焊盘及过孔区域采用化金（ENIG），镍层≥3μm，金层0.05~0.1μm，具备优异的可焊性和抗腐蚀性。最小线宽102μm、最小线距100μm，在6层一阶HDI板上实现了合理的布线密度，足以满足25G光收发芯片、时钟数据恢复（CDR）及驱动芯片的扇出和差分对布线。
产品亮点
- 一阶HDI + 化金/手指电金组合：兼顾内部高密度互连与外部插拔接口的可靠性，是25G SFP28、QSFP28等光模块和光电板的标准工艺方案。
- 100μm细线距控制：线距精确到100μm，有效控制信号间串扰，保证25G高速信号的眼图裕量。
- 1.0mm薄板设计：降低模块整体厚度，便于多通道集成和散热管理。
- 分区表面处理：金手指区域加厚电金，耐磨抗腐蚀；非插拔区域化金，成本优化且焊接性能优异。
典型应用
- 25G SFP28 光收发模块
- 25G 光电转换板（AOC 有源光缆控制板）
- 25G 以太网物理层（PHY）评估板
- 5G 前传光模块
- 数据中心 25G 接口子卡
为什么选择合通科技
- 合通科技在25G光电板与一阶HDI领域拥有成熟量产经验，特别擅长处理化金+手指电金的混合表面处理：
- 手指电金精度：采用选择性电镀工艺，金手指区域厚度均匀，侧面包裹良好，杜绝渗镀与金薄问题，确保插拔寿命。
- 一阶HDI盲孔可靠性：激光钻孔后经除渣与电镀填平，每批次切片验证盲孔结合力，杜绝空洞。
- 细线控制能力：102μm线宽/100μm线距在6层1.0mm板上实现线宽公差±10%，差分阻抗控制±10%以内，适配25G信号要求。
- 快速工程响应：针对光电模块的特殊需求（如金手指倒角、斜边、半孔），合通科技提供免费EQ确认和阻抗叠构建议，帮助您缩短设计周期。
欢迎提供设计文件获取专属方案与报价。
