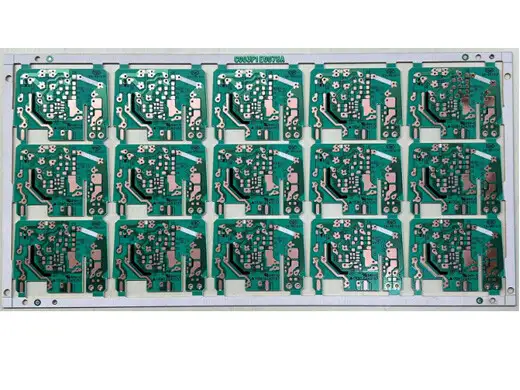

单面OSP线路板 1.2mm 35um铜厚 0.25mm线宽/0.2mm线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
单面OSP线路板 1.2mm 35um铜厚 0.25mm线宽/0.2mm线距 详细介绍 :
该PCB采用单面覆铜板，线路仅位于顶层，无金属化过孔（0.8mm孔径通常作为非金属化定位孔或插件元件引脚孔，如需电气连接则采用跳线或单面孔沉铜工艺）。最小线宽0.25mm（250μm）、最小线距0.2mm（200μm），在单面板中属于中等偏精细的布线能力，可实现简单的PWM控制、电压采样、光耦反馈及保护逻辑的紧凑布局。外层铜厚35μm（1oz），可承载工业电源辅助回路常见的1-3A电流。成品板厚1.2mm，较标准1.6mm更轻薄，便于安装在空间受限的电源模块内部。表面处理为OSP，厚度0.2~0.5μm，有效保护铜面在焊接前不被氧化，且无铅、低成本，适合波峰焊批量生产。
产品亮点
- 单面极致性价比：相比双面板节省约30%-40%的材料与加工成本，特别适合对价格敏感的工业电源辅助板、待机电源板或保护子板。
- 0.25mm/0.2mm差异化设计：线宽0.25mm、线距0.2mm，比传统单面板（0.3mm/0.3mm）更紧凑，有助于缩小电源控制板尺寸，同时保持较高生产良率。
- 0.8mm大孔径：适配工业电源中常见的插件元件（如TO-92封装的三极管、小型电解电容、光耦、接线端子），插件牢固，便于自动化插装。
- 1.2mm薄板结构：减轻重量，适合内置于开放式电源、LED驱动电源或充电器中，同时提供足够的机械强度。
- OSP环保表面：无铅、无卤素可选，可焊性良好，表面平整，无喷锡导致的“冰柱”或厚度不均问题。
典型应用
- 工业开关电源辅助电源板（待机供电、风扇控制）
- PC电源保护子板（过压、过流、短路保护）
- LED驱动电源控制板
- 充电器及适配器PCB
- 简单的电源管理模块
为什么选择合通科技
合通科技在单面OSP电源板领域拥有大规模量产能力，尤其擅长0.25mm线宽、0.2mm线距及0.8mm孔径的组合加工：
- 细线控制精度：采用高精度曝光及酸性蚀刻，0.25mm线宽公差±0.02mm，0.2mm线距无桥接，良率≥99.2%。
- 大孔加工：0.8mm钻孔效率高，孔位精度±0.08mm，无毛刺，插件顺畅，适合自动插件机。
- OSP均匀性：水平OSP线确保膜厚一致，耐热次数≥3次回流焊，真空包装下存储期≥3个月。
- 成本优化服务：合通科技提供免费拼板设计及材料选型建议，帮助客户进一步降低单板成本。
- 免费工程评审：针对单面板的跳线优化、焊盘补强及外形加工方式（V-cut/冲压），提供专业DFM建议，确保量产顺利。
欢迎联系合通科技定制。提供Gerber文件即可获取专属报价。
