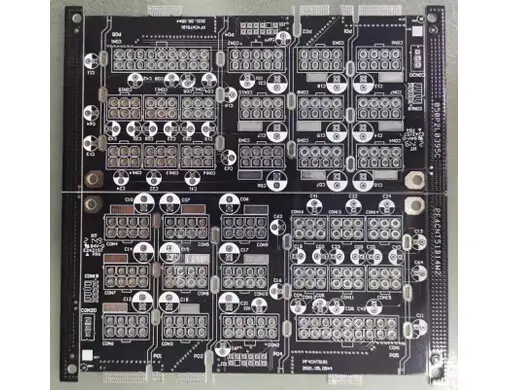

电源大卡板 2层1.6mm 0.5mm孔径 0.4mm线宽线距 100μm铜厚 喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
电源大卡板 2层1.6mm 0.5mm孔径 0.4mm线宽线距 100μm铜厚 喷锡 详细介绍 :
该PCB采用2层双面覆铜板，通过金属化通孔实现顶层与底层的电气互连。最小钻孔直径0.5mm，适配电源大卡中常见的插件元件引脚（如TO-247、TO-220功率管、大电解电容、变压器引脚、铜柱及接线端子）。最小线宽与最小线距均为0.4mm（400μm），属于宽松设计规则，便于电源工程师布置宽达数毫米的大电流走线，同时确保安规爬电距离。外层铜厚100μm（约2.9oz），远超常规1oz铜厚，单根0.4mm宽度的线路可承载约3-4A电流，而实际设计中常用5-20mm宽的功率线，可安全承载数十至上百安培电流，显著降低温升。成品板厚1.6mm，提供极强的机械刚性以支撑重型功率元件及散热器。表面处理为喷锡，焊料覆盖均匀，可焊性优异，适合波峰焊、手工焊接及大功率元件的可靠连接。
产品亮点
- 100μm特厚铜：约3oz铜厚，可承载大电流而无需过度增加线宽，有效降低PCB温升，提高电源大卡的功率密度和长期可靠性。
- 0.5mm大孔径：适配各类功率插件元件，金属化孔壁铜厚≥20μm，可承受多次插拔及大电流热循环。
- 0.4mm等线宽线距：宽松的设计规则降低了生产难度，提升良率与交期，同时便于实现大电流线宽和安规间距。
- 喷锡表面处理：成本适中，焊点饱满，易于手工补焊及波峰焊，适合电源产品常采用的通孔插件（THT）工艺。
- 1.6mm标准厚度：与电源机箱、散热片及螺钉安装孔完美匹配，提供足够的结构强度。
典型应用
- 工业开关电源主功率板（大功率AC-DC模块）
- UPS不间断电源逆变板
- 电动汽车充电桩电源模块
- 变频器整流/逆变单元
- 大功率DC-DC转换器
为什么选择合通科技
合通科技在厚铜电源大卡板领域拥有丰富量产经验，尤其擅长100μm铜厚、0.5mm大孔及喷锡工艺的组合加工：
- 厚铜蚀刻技术：采用专用水平喷淋蚀刻线，100μm铜厚下0.4mm线宽公差±0.05mm，侧蚀因子≥2.5，保证大电流线路的截面形状和载流能力。
- 大孔金属化：0.5mm孔径沉铜均匀，孔铜厚度≥25μm，并通过热应力测试（288℃浮焊10秒），确保大功率引脚长期无裂纹。
- 喷锡品质：水平热风整平线，喷锡厚度均匀（1-30μm），上锡流畅，无露铜、无冰柱，适应大功率元件的波峰焊要求。
- 电流测试服务：可提供微电阻测试（毫欧级），验证大电流路径的电阻值，确保电源效率。
- 可靠性保障：严格执行IPC Class 2/Class 3标准，100% AOI检测，并提供可选的阻焊厚度及热循环测试报告。
欢迎联系合通科技定制。欢迎提供Gerber文件获取专属方案与报价。
