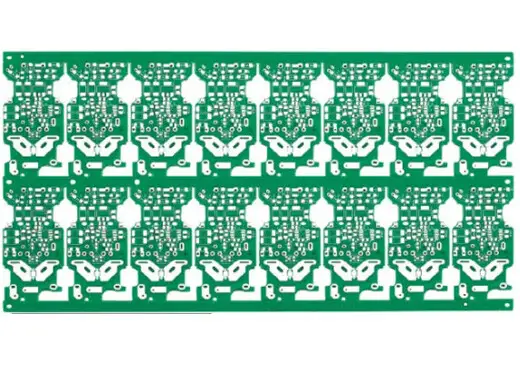

电源保护开关线路板 0.4mm孔径 0.2mm线宽线距 无铅喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
电源保护开关线路板 0.4mm孔径 0.2mm线宽线距 无铅喷锡 详细介绍 :
该PCB采用2层覆铜板，通过金属化通孔实现顶层与底层的电气连接。最小钻孔直径0.4mm，支持电源保护开关中常见的插件元件（如继电器、压敏电阻、热敏电阻、保险丝座、大电流引脚）与贴片元件混装。最小线宽与线距均为0.2mm（200μm），可实现较为紧凑的控制电路布局，容纳保护IC、MOSFET驱动、电压检测及延时电路。表面处理为无铅喷锡（HASL-LF），焊料为锡银铜（Sn-Ag-Cu）或锡铜（Sn-Cu）合金，符合RoHS标准；喷锡层厚度约1-25μm，可提供极佳的可焊性，适合电源产品中常见的波峰焊+回流焊混合制程。
产品亮点
- 0.2mm细线能力：在双面板上实现200μm线宽线距，比普通电源保护板（通常≥0.3mm）更精细，有利于集成更多保护功能（如过压、过流、短路、温度保护）于有限空间内。
- 0.4mm标准孔径：兼顾插件元件引脚（如TO-220、TO-247、继电器线圈引脚）的插入和沉铜可靠性，孔壁金属化后强度高，不易受振动影响。
- 无铅喷锡表面：成本适中，上锡饱满，适合电源保护开关在大电流焊接场景下的可靠性要求；同时无铅环保，满足出口及国内环保法规。
- 双层低成本结构：无需多层板，制造成本低，交期快，适合大批量生产的电源保护模块。
- 支持厚铜扩展：虽然参数未指定铜厚，但可根据客户需要提供2oz/3oz厚铜方案，以承载保护开关中的瞬态大电流。
典型应用
- 工业电源输入保护板（浪涌保护、过压欠压保护）
- PC电源保护模块（短路保护、过功率保护）
- 电动车充电桩保护开关控制板
- UPS不间断电源保护电路
- 智能断路器/剩余电流动作保护器
为什么选择合通科技
合通科技在电源保护开关类PCB领域拥有成熟量产经验，尤其擅长0.2mm细线、0.4mm小孔及无铅喷锡工艺：
- 细线控制精度：采用高解析度DI曝光机和精密蚀刻，0.2mm线宽公差±0.02mm，线距无桥接，确保保护电路的信号完整性和可靠性。
- 小孔加工：0.4mm钻孔孔位精度±0.05mm，孔壁粗糙度≤25μm，沉铜后孔铜厚度≥20μm，承受多次插拔及振动。
- 无铅喷锡均匀性：水平热风整平线，喷锡厚度均匀，上锡流畅，无露铜、无冰柱，满足电源板波峰焊工艺要求。
- 安规间距支持：合通科技熟悉电源保护开关对爬电距离和电气间隙的要求，可协助客户优化布线以通过UL/TUV/CE等认证。
- 免费工程评审：针对保护开关的大电流走线、散热过孔及拼板方式，提供专业EQ建议，助您缩短研发周期。
欢迎提供Gerber文件或电源保护方案需求，获取专属报价与技术支持。
