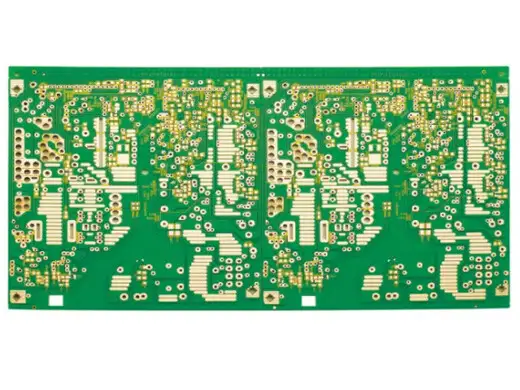

PC电源线路板 2层 0.4mm孔径 0.25mm线宽线距 OSP 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
PC电源线路板 2层 0.4mm孔径 0.25mm线宽线距 OSP 详细介绍 :
该PCB采用2层覆铜板，通过金属化通孔实现顶层与底层的电气互连。最小钻孔直径0.4mm，适配PC电源中常见的插件元件（如电解电容、变压器引脚、MOSFET、散热器固定孔）与贴片元件混装。最小线宽与线距均为0.25mm（250μm），可容纳PWM控制芯片（如CM6800、KA7500）、电压比较器、光耦反馈及驱动电路的紧凑布线。表面处理为OSP（有机保焊膜），厚度0.2~0.5μm，可保护铜面在焊接前不被氧化，且表面平整度优于喷锡，适合细间距IC贴装；同时OSP无铅、成本低，符合PC电源大批量生产的经济性要求。
产品亮点
- 0.25mm均衡线宽线距：在2层板上实现250μm线路，比普通PC电源辅助板（≥0.3mm）更精细，有助于缩小电源控制板尺寸或集成更多保护功能。
- 0.4mm标准孔径：兼顾插件元件引脚（如TO-220、电解电容引脚）的插入可靠性与沉铜品质，孔壁金属化后强度高，可经受PC电源工作时的振动。
- OSP环保表面：无铅、无卤素可选，成本较低，适用于PC电源的大批量生产；表面平整，利于自动贴片机的吸嘴拾放和回流焊。
- 双层低成本快速交付：无需多层板压合，制造成本低，交期短，适合PC电源厂商的快速迭代和规模化采购。
- 支持厚铜扩展：虽然外层铜厚未指定，但可根据电流需求提供2oz铜厚，满足主功率回路（如+12V、GND）的大电流承载。
典型应用
- 台式机ATX电源控制板
- 服务器冗余电源管理板
- PC电源保护/稳压模块（过压、过流、短路保护）
- 电源PFC控制板
- 小型开关电源辅助板
为什么选择我们
- PC电源经验丰富：长期为电源客户提供2层板，熟悉ATX/EPS电源对安规间距、EMI抑制及散热设计的工艺要求。
- 细线控制精度：采用LDI激光成像和酸性蚀刻，0.25mm线宽公差±0.02mm，线距无桥接，确保控制IC的稳定工作。
- 钻孔可靠性：0.4mm孔位精度±0.05mm，孔壁粗糙度≤25μm，沉铜后孔铜厚度≥20μm，可承受PC电源长期高温工作。
- OSP品质保障：水平OSP线保证膜厚均匀，耐热次数≥3次回流焊，存储期≥3个月（真空包装），适合PC电源的批量贴片。
- 免费工程评审：针对电源板的爬电距离、大电流走线宽及散热过孔布局，提供专业DFM建议，帮助您顺利通过UL/CE认证。
欢迎提供Gerber或电源方案需求，获取专属报价。
