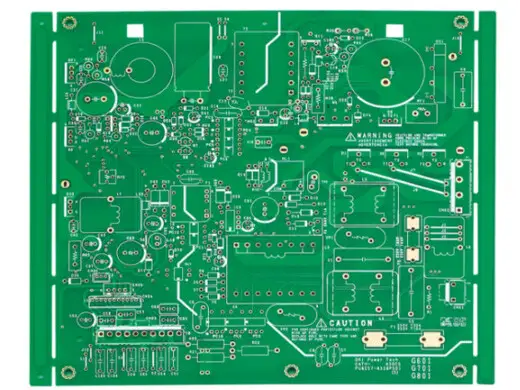

工业电源PCB 双层化金 0.25mm细线路 0.5mm钻孔 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
工业电源PCB 双层化金 0.25mm细线路 0.5mm钻孔 详细介绍 :
该PCB采用2层双面覆铜板，通过金属化通孔实现顶层与底层的电气连接。最小钻孔直径0.5mm，支持工业电源中常见的插件元件（如电解电容、功率MOSFET、变压器引脚、接线端子）与贴片元件混装。最小线宽与线距均为0.25mm（250μm），在标准双面板中属于较为精细的线路，可容纳PWM控制芯片、驱动IC及反馈电路的紧凑布局。表面处理为化金（镍层≥3μm，金层0.05~0.1μm），具有优异的可焊性、抗腐蚀性和表面平整度，特别适合电源产品中可能面临的潮湿、粉尘及温度波动环境。
产品亮点
- 0.25mm均衡线宽线距：在2层板上实现250μm线路，比普通电源板（≥0.3mm）更紧凑，有助于缩小电源模块尺寸或集成更多保护电路。
- 0.5mm标准孔径：兼顾插件元件焊接强度与沉铜可靠性，适配工业电源常用的TO-220、TO-247、电解电容等大尺寸引脚。
- 化金表面处理：相比喷锡，化金表面更平整，有利于小封装IC的贴装；同时金层可保护镍层，在工业环境中抗腐蚀能力更强，延长电源产品使用寿命。
- 双层设计成本可控：无需多层板压合，制造成本较低，同时满足工业及PC电源（如ATX电源、工业开关电源、充电桩电源模块）的信号与控制需求。
- 支持厚铜定制：虽然外层铜厚未指定，但合通科技可按需提供2oz/3oz厚铜方案，满足大电流电源的载流要求。
典型应用
- 工业开关电源主控板
- PC电脑电源（ATX/SFX）控制板
- 伺服驱动器辅助电源板
- 工业充电桩电源管理板
- LED驱动电源及工控设备电源模块
为什么选择合通科技
合通科技在工控电源PCB领域拥有丰富量产经验，尤其擅长0.25mm线宽线距、0.5mm孔径及化金工艺的组合加工：
- 电源线路经验：长期为电源客户提供大电流铜厚（2oz以上）设计支持，熟悉安规间距、爬电距离及散热过孔布局。
- 化金可靠性：垂直化金线保证镍/金层均匀，无黑盘、无金脆，可焊性通过多次回流焊测试，适用于电源模块的自动插件+回流焊混合工艺。
- 钻孔品质：0.5mm孔径孔位精度±0.05mm，孔壁粗糙度≤25μm，沉铜后孔铜厚度≥20μm，确保大电流引脚长期无断裂。
欢迎提供Gerber或电源方案需求，获取专属报价与技术支持。
