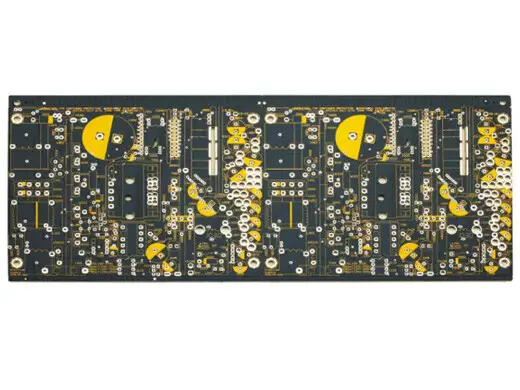

工业电源线路板 2层 0.4mm孔径 0.2mm线宽线距 无铅喷锡 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
工业电源线路板 2层 0.4mm孔径 0.2mm线宽线距 无铅喷锡 详细介绍 :
该PCB采用2层覆铜板，通过金属化通孔实现顶层与底层的电气连接。最小钻孔直径0.4mm，适配工业电源中常见的插件元件（如大电解电容、功率变压器引脚、IGBT模块、接线端子）与贴片元件混装。最小线宽与线距均为0.2mm（200μm），可实现较为紧凑的PWM控制、电压反馈、驱动及保护电路布局。表面处理为无铅喷锡，焊料通常为锡银铜（Sn-Ag-Cu）合金，厚度1-25μm，具备优异的润湿性和可焊性，适合波峰焊及手工补焊等混合工艺。
产品亮点
- 0.2mm细线能力：在双面板上实现200μm线宽线距，比常规工业电源控制板（0.3mm+）更精细，可集成更多功能（如多路输出监控、智能保护、通信接口）于有限空间。
- 0.4mm标准孔径：兼顾大元件引脚强度与沉铜可靠性，孔铜厚度≥20μm，能承受工业现场振动及温度循环。
- 无铅喷锡表面：成本适中，焊点饱满，耐高温焊接，适合工业电源中常见的混合装配（THT+SMT）；同时无铅环保，满足出口标准。
- 双层低成本高可靠性：无需多层板，生产周期短，且通过适当的铜厚加厚（2oz+）可承载数十安培电流，性价比突出。
- 支持厚铜扩展：可根据实际电流需求提供2oz、3oz甚至4oz外层铜厚，满足工业电源主功率回路的载流要求。
典型应用
- 工业开关电源主控板（AC-DC、DC-DC模块）
- 逆变焊机控制电路板
- 工业充电桩电源管理板
- 电机驱动器辅助电源
- 工厂自动化设备电源模块
为什么选择合通科技
合通科技在工业电源PCB领域拥有多年量产经验，尤其擅长0.2mm细线、0.4mm小孔及无铅喷锡工艺：
- 细线控制精度：采用LDI激光直接成像和精密蚀刻，0.2mm线宽公差±0.02mm，线距无桥接，确保控制IC及反馈回路稳定工作。
- 小孔加工能力：0.4mm钻孔孔位精度±0.05mm，孔壁粗糙度≤25μm，沉铜后孔铜厚度≥20μm，并通过热应力测试（288℃，10秒）验证。
- 无铅喷锡均匀性：水平热风整平线，锡层厚度均匀，上锡流畅，无露铜、无冰柱，满足工业电源波峰焊工艺要求。
- 厚铜定制经验：可提供2oz-4oz铜厚，支持大电流路径设计，同时保证细线蚀刻精度。
- 安规与可靠性：熟悉工业电源对UL、CE、CCC认证的爬电距离和电气间隙要求，可协助客户优化设计。
欢迎提供Gerber或电源方案需求，获取专属报价与技术支持。
