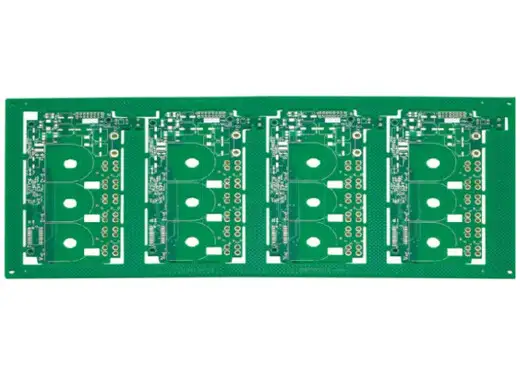

双面线路板 2层 0.3mm孔径 0.2mm线宽线距 化金 工业电源 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
双面线路板 2层 0.3mm孔径 0.2mm线宽线距 化金 工业电源 详细介绍 :
该PCB采用2层双面结构，通过金属化通孔实现顶层与底层的电气互连。最小钻孔直径0.3mm，支持工业电源中常见的贴片元件与小型插件元件的混合装配。最小线宽与线距均为0.2mm（200μm），可实现PWM控制芯片（如UC3842、TL494）、电压反馈环路、驱动电路及保护逻辑的紧凑布局，同时保持良好的信号完整性与抗干扰能力。表面处理为化金（镍层≥3μm，金层0.05~0.1μm），具有极佳的平整度、可焊性和抗氧化性，特别适合电源产品中可能存在的潮湿、粉尘及长期工作环境。
产品亮点
- 0.2mm精细线宽线距：在双面板上实现200μm线路，比常规工业电源控制板（通常0.3mm以上）更紧凑，有助于缩小电源模块尺寸或集成更多监控/保护功能。
- 0.3mm小孔径：相比0.4mm以上孔径，0.3mm钻孔可提高布线密度，适合高密度贴片元件布局，同时仍能保证沉铜可靠性和孔壁质量。
- 化金表面处理：表面平整度优于喷锡，利于小封装IC（如SOT-23、SSOP）的贴装；金层保护镍层，在工业环境下的抗腐蚀能力显著优于OSP，延长电源设备使用寿命。
- 双层低成本结构：无需多层板压合，制造成本低，交期短，适合工业电源的大批量生产和快速迭代。
- 支持厚铜扩展：虽未指定铜厚，但可根据电源功率需求提供2oz甚至3oz外层铜厚，满足主功率回路的载流要求。
典型应用
- 工业开关电源控制板（AC-DC、DC-DC模块）
- PC电脑电源（ATX/SFX）辅助电源板
- 工业充电桩电源管理电路
- 电机驱动器辅助电源及保护板
- LED驱动电源及工业设备电源模块
为什么选择合通科技
合通科技在工业电源用双面线路板领域拥有成熟量产经验，尤其擅长0.2mm细线、0.3mm小孔及化金工艺的组合加工：
- 细线精度控制：采用LDI激光直接成像和精密酸性蚀刻线，0.2mm线宽公差控制在±0.015mm，线距无桥接，确保电源控制IC的稳定工作。
- 0.3mm微孔技术：使用高速钻机（主轴≥30万转），孔位精度±0.04mm，孔壁粗糙度≤22μm，沉铜后孔铜厚度≥18μm，并通过热应力测试（288℃，10秒）验证。
- 化金均匀性：垂直化金线保证镍/金层厚度均匀，无黑盘、无金脆，可焊性测试符合IPC-J-STD-003标准，BGA/细间距焊盘焊接良率高。
- 电源工艺经验：熟悉工业电源对安规间距（爬电距离/电气间隙）、EMI抑制及散热过孔的设计要求，可提供免费DFM评审。
- 免费工程评审：针对电源板的电流走线、铜厚选择及拼板方式，合通科技提供专业建议，帮助您优化设计并降低制造成本。
欢迎提供Gerber或电源方案需求，获取专属报价与技术支持。
