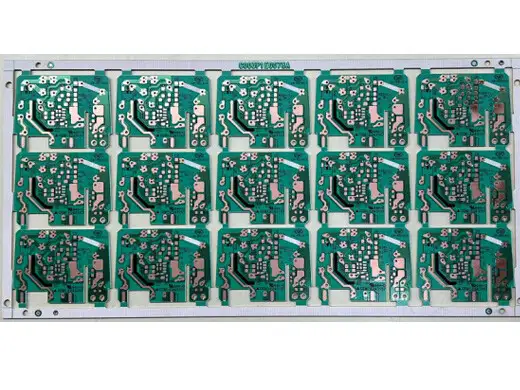

35μm铜厚单面OSP线路板 1.2mm 0.25/0.2mm线宽线距 0.8mm孔 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
35μm铜厚单面OSP线路板 1.2mm 0.25/0.2mm线宽线距 0.8mm孔 详细介绍 :
该PCB采用单面覆铜板，线路仅位于顶层，无金属化过孔（所有孔均为非金属化定位孔或插件孔，若需导通则采用跳线或单面孔沉铜，但最小孔径0.8mm通常用于插件引脚）。最小线宽0.25mm（250μm）、最小线距0.2mm（200μm），在单面板中属于中等精细度，可容纳简单的PWM控制电路、电压采样、光耦反馈及保护逻辑的布线。外层铜厚35μm（1oz），可承载工业电源辅助回路常见的1-3A电流。成品板厚1.2mm，较标准1.6mm更轻薄，但仍提供足够机械强度。表面处理为OSP，厚度0.2~0.5μm，保护铜面在焊接前不被氧化，且成本低廉、环保无铅。
产品亮点
- 单面极致低成本：相比双面板节省约30%-40%的材料与制造成本，特别适合对价格敏感的工业电源辅助板或保护板。
- 0.25mm/0.2mm差异化线宽线距：线宽0.25mm、线距0.2mm，在单面板中实现较高的布线密度，比传统单面板（0.3mm/0.3mm）更紧凑，有助于缩小电源控制板尺寸。
- 0.8mm大孔径：适用于工业电源中常见的插件元件（如TO-92、电解电容、变压器引脚），插件焊接牢固，且孔径大便于自动化插件设备。
- 1.2mm薄板设计：比1.6mm更轻更薄，适合空间受限的电源模块（如开放式电源、LED驱动内置板），同时保持足够强度。
- OSP环保表面：无铅、无卤素可选，可焊性良好，适合波峰焊批量生产；表面平整，无喷锡的“冰柱”问题。
典型应用
- 工业开关电源辅助电源板（待机电源、风扇控制板）
- PC电源保护子板（过压、过流、短路保护电路）
- LED驱动电源控制板
- 充电器及适配器PCB
- 简单的电源管理模块
为什么选择合通科技
合通科技在单面OSP板领域拥有高效率、大批量的生产能力，尤其擅长0.25mm线宽、0.2mm线距及0.8mm孔径的组合加工：
- 单面板专用产线：从开料、印刷、蚀刻到OSP，全流程自动化，日产能高，交期快（打样2-3天，批量3-5天）。
- 细线控制精度：采用高精度曝光及酸性蚀刻，0.25mm线宽公差±0.02mm，0.2mm线距无桥接，良率≥99%。
- 大孔加工：0.8mm钻孔效率高，孔位精度±0.08mm，无毛刺，插件顺畅。
- OSP均匀性：水平OSP线保证膜厚一致，耐热次数≥3次回流焊，存储期≥3个月。
- 成本优化：合通科技提供拼板优化、材料选型建议，帮助客户进一步降低单板成本。
- 免费工程评审：针对单面板的跳线优化、焊盘补强及拼板方式，提供专业DFM建议，确保量产顺利。
如需更厚铜（2oz）或其他表面处理（无铅喷锡、化金），欢迎联系合通科技定制。
