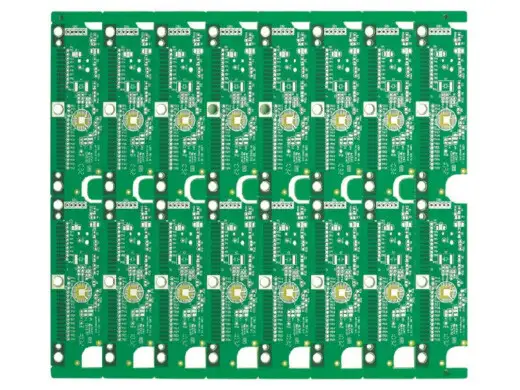

键盘控制线路板 单面1.6mm孔径 镀金工艺 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
键盘控制线路板 单面1.6mm孔径 镀金工艺 详细介绍 :
本产品为单面PCB，线路层仅分布于顶层，底层无线路。单面结构简化制程，成本经济，适合键盘对大量重复性、低成本的PCB需求。最小孔径1.6mm，该孔径适配键盘常用的薄膜触点过孔或机械轴体的定位孔，便于导电橡胶或轴柱穿过并与线路接触。最小线宽0.3mm、最小线距0.25mm，属于常规宽线设计，能够稳定承载按键矩阵的行列扫描线，同时保证相邻线路间有足够电气间距，减少信号串扰。表面处理为镀金（电镀硬金），在按键触点区域形成耐磨、抗氧化、低接触电阻的金层，有效提升键盘按键的导通可靠性和使用寿命（可达数百万次按压）。
产品亮点
- 单面经济结构：制程简单、成本低，适合键盘大批量生产。
- 1.6mm大孔径：兼容薄膜键盘的导电柱及机械键盘轴体，装配稳固。
- 0.3mm线宽/0.25mm线距：提供足够的载流能力与信号隔离，保证全键无冲稳定性。
- 镀金触点工艺：金层耐磨，接触电阻小，耐环境腐蚀，按键寿命长。
- 灵活适配：可支持各种键盘矩阵布局（如104键、87键、61键等）。
典型应用
- 有线/无线薄膜键盘主控板
- 机械键盘按键矩阵板
- 工业键盘、金融自助终端键盘
- 笔记本键盘内部电路板
为什么选择合通科技？
- 键盘板量产经验：合通建业为多家键盘品牌长期供应PCB，熟悉薄膜键盘的导电膜压合与机械键盘的轴体焊接工艺，提供高一致性产品。
- 参数精准执行：线宽0.3mm、线距0.25mm公差±0.03mm，孔径1.6mm公差±0.08mm，100%电测及外观检验。
- 镀金质量保障：电镀硬金线，金层厚度0.3-0.5μm，耐磨性优异，接触电阻稳定，每批次做插拔及按压寿命测试。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，提供出货检测报告。
立即定制
您正在开发一款键盘控制板，需要单面、1.6mm孔径、镀金工艺的PCB？提交设计文件，合通科技将按您提供的参数精确生产，并免费审核可制造性，提供最具竞争力的报价，助力您的键盘实现持久耐用的按键性能。
