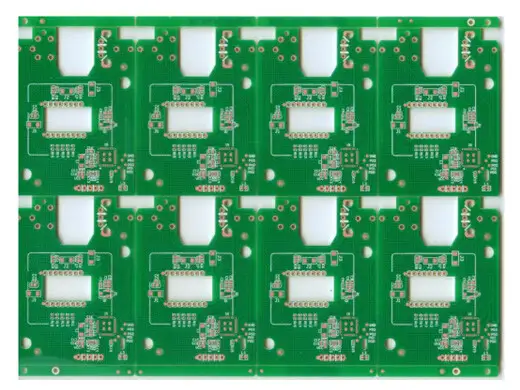

鼠标控制线路板 单面OSP 线宽/线距0.2mm 0.8mm孔径 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
鼠标控制线路板 单面OSP 线宽/线距0.2mm 0.8mm孔径 详细介绍 :
本产品为单面PCB，线路层集中于顶层，底层无线路，制程简单且成本优势明显。最小线宽0.2mm、最小线距0.2mm属于精细线路级别，可在鼠标狭小的圆形或异形板面内布设主控芯片（如原相系列传感器）、左右微动开关、滚轮编码器以及DPI切换按键的走线，同时保持足够的电气间隙，避免信号串扰。最小孔径0.8mm，适用于鼠标常见的微动开关引脚、USB线焊接孔及固定螺丝孔。表面处理为OSP（有机保焊膜），提供平整、无铅、可焊性优良的铜面保护，适合无铅回流焊及手工焊接。
产品亮点
- 单面经济结构：简化制程，有效降低鼠标整体成本，适合大批量订单。
- 0.2mm等线宽线距：在有限板面内实现高密度布线，适应小型化鼠标设计。
- 0.8mm标准孔径：兼容通用微动开关、编码器及USB线材，装配便捷。
- OSP环保工艺：无铅，焊盘平整光洁，焊接良率高，储存期稳定。
- 灵活定制：可适配左右手设计、RGB灯效走线、侧键扩展等个性化需求。
典型应用
- 有线/无线光电鼠标主控板
- 游戏鼠标（含RGB灯效及宏按键）
- 办公静音鼠标控制板
- 笔记本电脑触控板辅助按键板
为什么选择我们？
- 鼠标板专业经验：我们长期为外设品牌供应鼠标PCB，熟悉传感器走线对电磁干扰的敏感性，提供低噪声布线方案。
- 参数精准执行：线宽/线距0.2mm公差±0.02mm，孔径0.8mm公差±0.08mm，100%电测及外观检验，杜绝开路短路。
- OSP质量稳定：全自动OSP生产线，膜厚均匀，可焊性符合J-STD-003，支持无铅回流焊。
- 全面品控认证：通过ISO 9001、UL 94V-0、RoHS，提供出货检测报告，确保鼠标板长期可靠性。
立即定制
您正在为鼠标产品寻找单面、0.2mm细线、OSP工艺的控制线路板？提交文件或设计草图，我们将严格按照您提供的参数进行生产，并提供免费可制造性分析及极具竞争力的报价。
