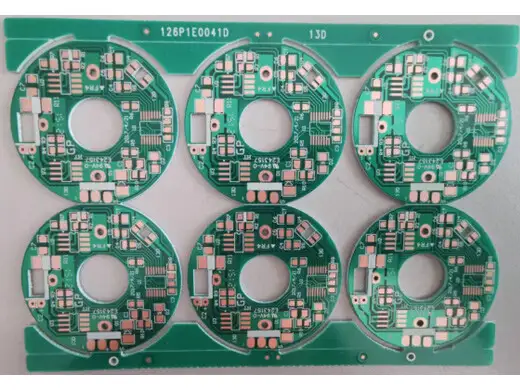

风扇控制线路板 单面1.0mm OSP 0.325mm线宽 0.3mm线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
风扇控制线路板 单面1.0mm OSP 0.325mm线宽 0.3mm线距 详细介绍 :
本产品为单面PCB，线路层集中于顶层，底层无线路，制程简单、成本经济。1.0mm成品板厚轻薄但不失刚性，易于嵌入风扇框架的定子槽内，兼顾安装便利性与结构稳定性。外层铜厚35μm（1oz），可安全承载无刷直流风扇在工作时的平均电流（通常0.2~0.5A），线宽0.325mm配合35μm铜厚，每毫米理论载流约1.5~2A，实际走线冗余充足，降低温升。最小线距0.3mm略小于线宽，但仍能保证相邻信号线（如霍尔元件反馈线、PWM调速线）之间具有足够的电气间隙，减少漏电风险。最小孔径0.7mm，适配风扇电机线圈引线、电源线焊接点或安装螺丝孔，加工方便，定位准确。表面处理为OSP，提供平整、无铅、可焊性优良的铜面保护，适合手工锡焊或回流焊，成本低且环保。
产品亮点
- 单面简化设计：无需贯穿孔，生产效率高，非常适合风扇产品的大批量生产。
- 1.0mm薄板设计：减轻风扇整体重量，同时保持足够的机械强度，不易变形。
- 0.325mm线宽 / 0.3mm线距：载流能力充裕，线路间隔离可靠，保障驱动信号纯净。
- 35μm标准铜厚：线路电阻低，风扇长期运行发热小，提升电机效率。
- 0.7mm多功能孔径：既可用于穿绕线圈引线，也可用于固定螺丝，适配性强。
- OSP环保工艺：无铅，焊盘表面平整，焊接浸润性好，符合主流环保标准。
典型应用
- 台式机机箱散热风扇（12025、14025等）
- CPU风冷散热器风扇控制板
- 电源内置散热风扇
- 显卡辅助散热风扇
- 服务器高风压风扇
为什么选择我们？
- 风扇板经验丰富：长期为散热风扇厂商供应PCB，深刻理解电机驱动电路对干扰抑制的要求，确保霍尔信号稳定。
- 参数精准控制：线宽0.325mm、线距0.3mm公差±0.03mm，孔径0.7mm公差±0.08mm，板厚1.0mm±0.1mm，100%电测及外观检验。
- 铜厚均匀一致：外层35μm铜厚严格按照标准执行，线路电阻符合设计，避免局部过热点。
- OSP质量可靠：全自动OSP线，有机膜厚度0.2-0.5μm，可焊性满足J-STD-003，支持无铅回流焊和手工焊。
立即定制
您正在为散热风扇设计控制线路板，需要单面1.0mm、线宽0.325/线距0.3mm、OSP工艺的PCB？提交Gerber文件或设计图纸，我们将严格按照您提供的参数进行生产，并免费提供可制造性审核与最具竞争力的报价，助力您的风扇实现高效、低噪的散热方案。
