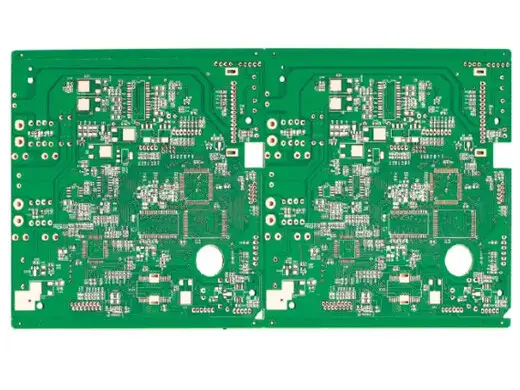

解码线路板 2层化金 0.15mm等线宽线距 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
解码线路板 2层化金 0.15mm等线宽线距 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。最小线宽0.15mm、最小线距0.15mm属于中等精密线路，能够在有限板面上完成DAC芯片（如ES9038、AK4493）、运算放大器、时钟电路及电源管理的紧凑布局，同时维持信号线间的必要间距，减少串扰。最小孔径0.3mm，适合贴片元件过孔及小型插件引脚（如晶振、电容）。表面处理为化金（ENIG），镍层3-5μm、金层0.05-0.1μm，提供极度平整、抗氧化且可焊性优异的焊盘，特别适合细间距QFN、SSOP封装芯片的焊接，并有利于模拟音频信号的微弱传输。
产品亮点
- 2层高性价比结构：在满足解码电路性能的同时控制成本，适合消费级音频设备。
- 0.15mm等线宽线距：平衡布线密度与信号隔离度，优化数字/模拟分区走线。
- 0.3mm标准微孔：实现紧凑的过孔扇出，提升板面利用率。
- 化金表面处理：金面平整无氧化，接触电阻低，有效保障音频信号的纯净度。
- 双面布局能力：顶层布放DAC芯片及模拟部分，底层布放电源及旁路电容，减少干扰。
典型应用
- USB外置声卡解码板
- 便携式解码耳放（DAC+AMP）
- 台式Hi-Fi解码器主板
- 数字界面（USB转I2S/SPDIF）
- 视频解码模块（HDMI、DP转接）
为什么选择合通建业？
- 解码器板经验：合通建业长期服务音频类客户，熟悉DAC芯片对电源纹波、地线干扰的敏感要求，提供针对性PCB优化建议。
- 精细线路控制：线宽/线距0.15mm公差±0.01mm，CPK≥1.0，保证数字信号与模拟信号路径精准匹配。
- 化金工艺可靠：全自动沉金线，镍/金厚度均匀，无黑盘，金面洁净，利于音频芯片焊接。
- 0.3mm孔径精度：孔位公差±0.05mm，孔壁铜厚≥20μm，过孔导通可靠。
- 资质认证：通过ISO 9001、UL、RoHS，提供出货测试报告。
立即定制
您正在设计一款解码器或电脑周边音频设备，需要2层、化金、0.15mm线宽线距的线路板？提交Gerber文件，合通科技将按您提供的参数精确生产，并免费提供可制造性审核及最具竞争力的报价，助力您的音频产品实现高保真音质。
