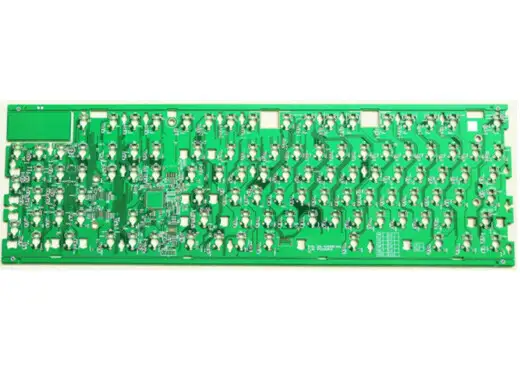

电脑周边机械键盘板 1.6mm OSP/喷锡 0.15mm细线 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
电脑周边机械键盘板 1.6mm OSP/喷锡 0.15mm细线 详细介绍 :
本产品为机械键盘专用PCB，支持2层（基础走线）与4层（增强电源/信号完整性）两种叠构，客户可根据键盘功能复杂度灵活选择。1.6mm标准板厚与机械键盘轴体（如Cherry MX、Gateron等）的安装高度及插拔力度完美匹配，保证轴体焊接牢固且按压无变形。最小线宽0.15mm、最小线距0.15mm属于中等精细线路，可在有限板面内布设键盘矩阵、RGB灯控走线以及主控芯片（如Atmega32U4、nRF52832等）的外围电路，实现全键无冲和自定义灯效。表面处理可选OSP（经济环保，适合大批量）或无铅喷锡（可焊性更优，适合手工焊接及多次返修），客户可根据生产模式自行选择。
产品亮点
- 2层/4层灵活选择：2层板成本优化，适合标准键盘；4层板独立电源层与地层，提升抗干扰能力，适合RGB灯效丰富或无线键盘。
- 1.6mm标准厚度：兼容主流轴体及卫星轴，提供稳定键入手感。
- 0.15mm细线能力：实现紧凑矩阵布线，预留更多空间用于灯珠及热插拔轴座。
- 双表面处理可选：OSP适合自动化贴片批量生产；喷锡适合小批量手工焊接，用户按需定制。
- 通用设计兼容：板型可适配60%、80%、100%等常见布局，支持Type-C接口、RGB灯带及热插拔轴座安装。
典型应用
- 游戏机械键盘
- 办公/家用有线机械键盘
- 客制化DIY键盘套件
- 静电容键盘兼容PCB
- 编程专用紧凑键盘
为什么选择合通科技？
- 键盘板专业经验：合通建业已为多家外设品牌及客制化社区供应机械键盘PCB，熟悉轴体封装、热插拔焊接及灯控布线，良率稳定。
- 精细线路工艺：线宽/线距0.15mm采用高精度蚀刻，公差±0.01mm，确保矩阵扫描线无短路开路。
- 表面处理双选项：全自动OSP线与无铅喷锡线，满足不同焊接工艺需求。喷锡锡层均匀，OSP膜厚可控。
- 灵活定制：支持1.2mm/1.6mm板厚、任意外形切割、定位孔及Type-C接口槽，免费工程审图。
- 品质认证：通过ISO 9001、UL、RoHS，每批次飞针测试，确保键盘板电气性能。
立即定制
您正在设计一款机械键盘，需要1.6mm、0.15mm细线、OSP或喷锡的PCB？提交Gerber文件，合通科技将按您选择的层数（2层/4层）和表面处理精确生产，并提供免费可制造性审核及最具竞争力的报价，助您的键盘快速从设计走向量产。
