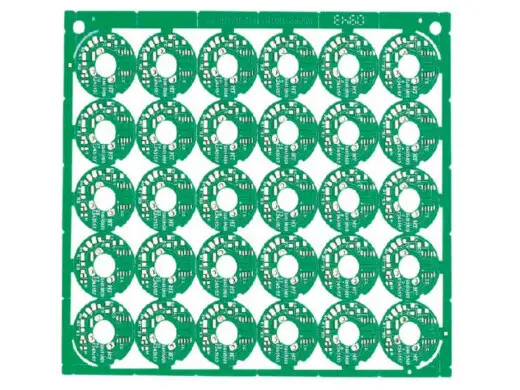

电脑风扇线路板 2层OSP 线宽0.23/线距0.25mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
电脑风扇线路板 2层OSP 线宽0.23/线距0.25mm 详细介绍 :
本产品为2层双面PCB，通过金属化孔实现顶层与底层的电气互连。最小线宽0.23mm、最小线距0.25mm在保证微小间距的同时具备良好的可制造性，可布设风扇驱动芯片（如BD6961、LB1663等）、霍尔元件、贴片电阻电容以及RGB LED灯珠线路，实现电机换相控制与灯光同步。最小孔径0.4mm，适用于小型过孔及贴片元件的散热焊盘。表面处理为OSP（有机保焊膜），提供平整、无铅、可焊性优良的铜面保护，适合高速SMT贴装与回流焊工艺。该板兼容主流无刷直流风扇（BLDC）驱动架构，支持电压调节或PWM占空比调速。
产品亮点
- 2层双面布局：顶层放置驱动IC和霍尔元件，底层可布设大电流线圈或地线回路，优化电磁干扰。
- 0.23mm线宽/0.25mm线距：在风扇狭小的板面内实现密集走线，支持多达4线接口（VCC、GND、FG、PWM）。
- 0.4mm微孔技术：缩小过孔占位，提高布线自由度，适应紧凑的圆形或异形风扇板。
- OSP环保工艺：无铅，焊盘平整，适合无铅回流焊，降低生产成本。
- 灵活适配：可支持5V、12V、24V等电压等级，满足从低速静音到高速强风风扇的驱动需求。
典型应用
- 台式机/服务器散热风扇（12025、14025等）
- CPU/GPU散热器风扇控制板
- 笔记本内部散热风扇
- 机箱RGB灯效风扇
- 电源风扇调速模块
为什么选择合通科技？
- 风扇板专业经验：合通建业长期为散热风扇行业供货，熟悉无刷电机驱动电路的布线规则及霍尔传感器走线要求，保证换相信号零干扰。
- 精细线路控制：线宽0.23mm、线距0.25mm公差±0.02mm，AOI全检保证无开路短路，确保风扇稳定运转。
- 孔径精准：0.4mm孔径公差±0.05mm，满足小型过孔及焊盘需求。
- OSP质量稳定：全自动OSP线，有机膜厚度均匀，可焊性符合J-STD-003，支持高可靠性焊接。
- 资质认证：通过ISO 9001、UL 94V-0、RoHS，提供出货检测报告。
立即定制
您正在为电脑散热风扇设计PCB，需要2层、OSP、0.23mm/0.25mm线宽线距的线路板？提交Gerber文件，合通科技将按您提供的参数精确生产，并免费提供可制造性审核及最具竞争力的报价，助力您的风扇实现低噪高效运行。
