CSP-ZIF摄像头模组板 2层电镀金 线宽0.085/线距0.064mm

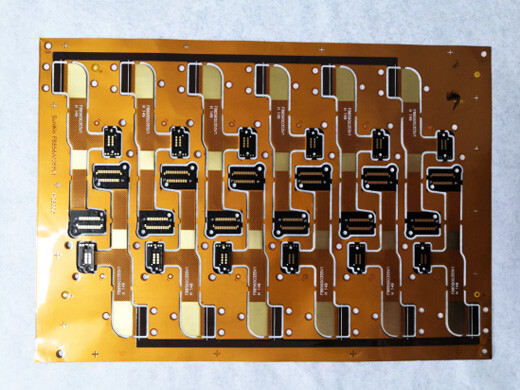

合通科技CSP-ZIF摄像头模组板，采用2层软硬结合结构，软板区厚度仅0.12±0.03mm，头部（连接器端）厚度0.45±0.05mm，尾部（芯片贴装端）厚度0.2±0.03mm，最小线宽0.085mm、线距0.064mm，最小孔径0.15mm，内外层铜厚分别为20μm和30μm，连接器插拔手指区域采用电镀金工艺。该产品专为智能手机、平板、车载等领域的微型摄像头模组设计，集成了CSP（芯片级封装）图像传感器贴装与ZIF（零插入力）连接器接口，以阶梯式厚度设计实现芯片安装、弯折过渡、连接器插拔三大功能的一体化，是超薄摄像头模组的理想互连方案。
CSP-ZIF摄像头模组板 2层电镀金 线宽0.085/线距0.064mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
CSP-ZIF摄像头模组板 2层电镀金 线宽0.085/线距0.064mm 详细介绍 :
在追求极致轻薄的摄像头模组中，传统方案往往需要单独的FPC和连接器，占用厚度且增加装配步骤。合通科技的CSP-ZIF软硬结合板采用三区厚度差异化设计：尾部0.2mm刚性区用于贴装CSP封装的图像传感器及其他小元件（如电阻电容），提供平整、稳定的基底；中部0.12mm超薄软板区可自由弯折，适应手机转轴、屏幕开孔等狭窄折叠空间；头部0.45mm加厚刚性区用于制作电镀金插拔手指，与ZIF连接器配合实现与主板的可靠插拔。线路设计上，线宽0.085mm/线距0.064mm属于高密度互连级别，可扇出CSP芯片0.2mm pitch的引脚，并满足MIPI高速差分线的阻抗控制（100Ω±10%）。最小0.15mm孔径支持密集过孔，连接头部与尾部的信号路径。外层30μm铜厚降低了信号线直流电阻，内层20μm铜厚保证了细线蚀刻精度。电镀金（硬金）表面处理在插拔手指区域镀上耐磨硬金（镍底+金层≥0.3μm），硬度≥130HV，可承受ZIF连接器反复插拔（≥30次）而不磨损氧化。
产品亮点
- 阶梯式三区厚度：0.12mm（弯折区）→ 0.45mm（ZIF插拔区）→ 0.2mm（CSP贴片区），根据功能需求匹配厚度，既保证薄型化又兼顾连接器强度和芯片支撑。
- 0.064mm超细线距：线宽0.085mm/线距0.064mm，比常规摄像头FPC提升30%布线密度，可在有限宽度内布置更多MIPI数据线和控制线，且有效抑制串扰。
- 电镀硬金插拔手指：头部插拔区采用电镀硬金工艺，金层厚度0.3-0.5μm，镍层3-5μm，插拔寿命≥30次（依ZIF连接器规格），接触电阻≤30mΩ，耐腐蚀。
- CSP贴装优化：尾部0.2mm厚刚性区采用高Tg无卤材料，表面平整度≤0.03mm，无翘曲，适合CSP芯片的SMT贴装和底部填充工艺。
- 超薄弯折区：0.12mm软板区选用聚酰亚胺基材，弯折半径可小至0.5mm，动态弯折寿命≥5万次，静态弯折可保持任意角度。
- 加强铜厚+微孔：内外层铜厚20/30μm搭配0.15mm微孔，实现CSP芯片到ZIF连接器的短路径、低损耗传输，适合高像素（≥64M）摄像头高速信号。
典型应用
- 智能手机前置/后置摄像头（特别是打孔屏、弹出式摄像头）
- 平板电脑/笔记本超薄摄像头模组
- 车载DMS（驾驶员监控）摄像头
- 无人机航拍摄像头
- 医疗内窥镜微型摄像头（需配合ZIF线束）
- 安防监控隐蔽摄像头
为什么选择合通科技？
- 阶梯厚度软硬结合板专家：合通科技具备多阶梯厚度软硬结合板量产能力（最多可实现4种不同厚度区），三区过渡平滑，无分层、无褶皱。对0.12/0.2/0.45mm厚度组合有成熟工艺。
- 电镀硬金精准控制：拥有独立的选择性电镀金产线，插拔手指区域可精确镀硬金，位置公差±0.1mm，金层均匀，耐磨测试合格。非插拔区域可按需做沉金或OSP，平衡成本。
- 微细线高良率：线宽0.085mm/线距0.064mm，采用LDI曝光+真空蚀刻，CPK≥1.0。每卷（片）经过AOI全检，保证无开路/短路。
- CSP贴装配合服务：免费提供CSP焊盘优化、钢网开孔建议及SMT工艺指导。我们了解CSP底部填充对PCB平整度的要求，可提供翘曲度测试报告。
- 可靠性认证齐全：通过IATF 16949、ISO 9001，产品通过-40℃~85℃热冲击300次、85℃/85%RH湿热500小时、耐弯折及插拔寿命测试。可提供全套资质文件。
立即定制
您正在研发一款需要CSP传感器+ZIF连接器的超薄摄像头模组？提交设计要求或Gerber文件，合通科技将免费提供阶梯厚度可行性评估、电镀金区域优化及量产报价，助您快速实现模组小型化。
