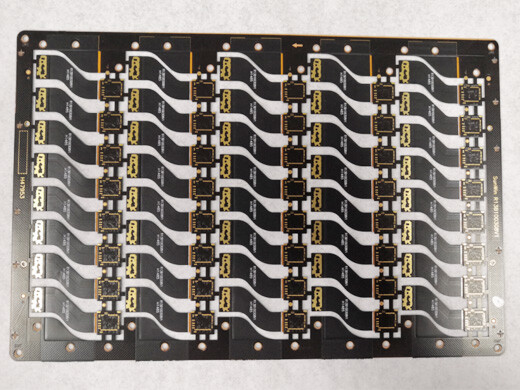

摄像头模组软硬结合板 4层RFPC-BTB 线距0.055mm 高精度 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
摄像头模组软硬结合板 4层RFPC-BTB 线距0.055mm 高精度 详细介绍 :
合通科技推出的RFPC-BTB软硬结合板，将柔性电路与刚性BTB接口区一体化设计：软板区（0.12mm超薄）可弯折，适应摄像头模组的狭窄折叠空间；头尾部（0.4mm刚性区）用于焊接BTB连接器，保证插拔强度和定位精度。4层结构提供了完整的信号/地/电源平面，有效隔离CMOS图像传感器的高速数字信号和模拟电源。线宽0.09mm/线距0.055mm的极细线路，配合0.15mm微孔，可实现高密度引脚扇出，支持多达40pin以上的BTB接口。镍钯金表面处理（Ni 3-5μm / Pd 0.05-0.1μm / Au 0.03-0.05μm）兼具可焊性与抗腐蚀性，尤其适合BTB连接器的反复插拔和SMT回流焊。
产品亮点
- 0.055mm超细线距：线宽0.09mm、线距0.055mm，比常规软硬结合板提升35%布线密度，轻松实现20μm级引脚间距的CMOS传感器信号引出，有效抑制串扰。
- 差异化板厚设计：软板区0.12±0.03mm，可实现180°弯折寿命>10万次；头尾部0.4mm刚性平台，为BTB连接器提供稳固支撑，避免插拔时焊盘撕裂。
- 4层抗干扰结构：独立的地层和电源层包围高速数据线（MIPI、D-PHY），实测差分阻抗100Ω±8%，MIPI信号眼图余量充足，满足2.5Gbps传输速率。
- 0.15mm微孔互连：激光钻盲孔+机械钻埋孔，实现软硬交接区的高密度导通，孔壁铜厚≥20μm，并做填孔处理，避免空洞和可靠性隐患。
- 镍钯金工艺：增加钯层阻止镍扩散，杜绝黑盘现象；表面平整，适合BTB连接器的金手指接触，耐插拔达50次以上，且支持更细间距（0.3mm pitch）。
- 增强铜厚设计：内层25μm、外层35μm铜厚，相比常规18μm/35μm设计，降低了MIPI走线的直流电阻和电源压降，提高了模组整体效率。
典型应用
- 智能手机前置/后置多摄模组
- 车载摄像头（ADAS、环视、DMS）
- 安防监控球机/枪机摄像头模组
- 医疗内窥镜微型摄像头
- 无人机航拍相机模组
- 机器视觉工业相机
为什么选择合通科技？
- 软硬结合板专业能力：合通科技设有专门的软硬结合板产线，配备等离子清洁机、真空压合机及精密快压机，可稳定生产0.12mm超薄软板区与0.4mm刚性区的过渡结构，剥离强度≥1.0kgf/cm，无分层风险。
- 微细线距量产经验：已为国内多家头部摄像头模组厂商供货，具备0.055mm线距批量能力，CPK≥1.0，并提供共面度、线宽测量及阻抗报告。
- 镍钯金成熟工艺：全自动ENEPIG线，钯层均匀性极佳，杜绝金面异常及黑盘，特别适合摄像头模组的高频、高可靠性要求。
- 精密尺寸控制：采用LDI曝光加CCD靶标对位，软硬结合区偏移≤±0.05mm，BTB连接器焊盘位置精度高，贴装良率>99%。
立即定制
您正在开发新一代摄像头模组，需要集成BTB连接器的高密度软硬结合板？提交Gerber或设计要求，合通科技将免费提供工程评审、微孔叠孔优化及镍钯金厚度建议，并为您提供最具竞争力的摄像头模组级报价。
