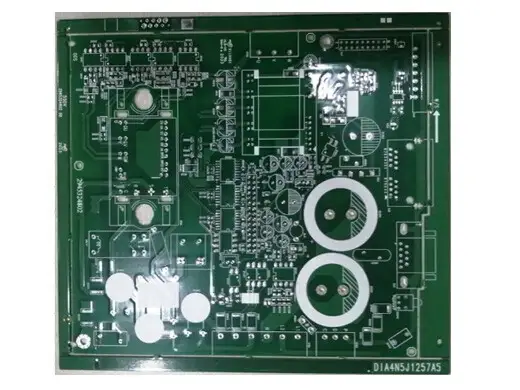

锡银铜表面处理工控PCB 4层1.6mm 254um细线路 内外2oz 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
锡银铜表面处理工控PCB 4层1.6mm 254um细线路 内外2oz 详细介绍 :
该PCB采用4层叠构，可合理分配信号层、电源层与地层，有效降低电磁干扰（EMI）。成品板厚1.6mm，提供优良的机械刚性，适应工业环境中的振动和冲击。内层与外层铜厚均为2oz（70μm），相比常规1oz板，载流能力提升一倍，显著降低大电流路径的温升。最小线宽与最小线距均为254μm（0.254mm），在厚铜条件下实现中等密度布线，可容纳工控板上常见的MCU、FPGA、电源管理芯片及接口电路。表面处理为锡银铜无铅喷锡，具有优异的润湿性、焊点可靠性和抗热老化能力，符合RoHS标准，适合混合组装工艺。
产品亮点
- 内外2oz厚铜：电源层和信号层均可承载大电流（单根0.254mm线宽2oz铜约可承受4-5A），适用于电机驱动、继电器阵列及工业电源模块，有效降低PCB温升。
- 4层工控优化叠构：独立的电源层与地层提供低阻抗路径，同时为高速信号（如CAN、Ethernet）提供屏蔽，提升抗干扰能力。
- 254μm均衡线宽线距：在2oz厚铜下实现0.254mm精细线路，兼顾大电流与高密度布线，比常规工控板（0.3mm+）更紧凑。
- 锡银铜表面处理：相比普通无铅喷锡，锡银铜合金具有更高熔点（约217℃）和更好的抗蠕变性，适合多次回流焊及高温工作环境（如工控机箱内部）。
- 1.6mm标准厚度：与工控机箱、卡槽及连接器完美兼容，结构强度高，支持重载元件安装。
典型应用
- PLC可编程逻辑控制器 主板及扩展模块
- 工业机器人控制主板
- 伺服驱动器和变频器控制板
- 自动化产线数据采集终端
- 工业电源与电源管理板
为什么选择合通科技
合通科技在工控板领域拥有丰富经验，尤其擅长2oz厚铜、4层板及锡银铜表面处理的组合工艺：
- 厚铜蚀刻技术：采用特殊喷淋蚀刻和补偿设计，2oz铜厚下0.254mm线宽公差控制在±0.03mm，侧蚀因子≥2.0，保证线型方正。
- 4层压合精度：使用高精度热压机，层间对准度≤±0.05mm，避免厚铜层偏移导致的短路或阻抗偏差。
- 锡银铜工艺：配备水平无铅喷锡线，锡银铜合金焊料均匀覆盖，厚度1-30μm可调，上锡饱满，无露铜、无桥接。
- 热可靠性测试：每批次抽检热循环测试（-40℃~125℃，200循环），模拟工控现场恶劣环境，确保无分层、无孔铜断裂。
- 快速工程响应：合通科技针对工控板的大电流路径设计、散热过孔及阻抗控制提供免费EQ建议，帮助您优化设计并降低制造成本。
合通科技可依据您的Gerber文件精准评估钻孔能力。如需其他表面处理（化金、OSP）或更厚铜（3oz-4oz），欢迎联系合通科技定制。
