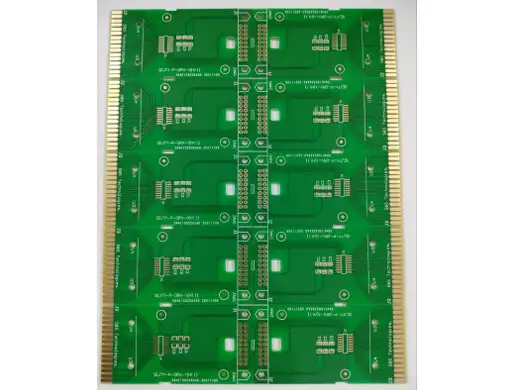

自动化设备金手指斜边板 单层1.6mm 0.25mm细线路 0.6mm钻孔 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
自动化设备金手指斜边板 单层1.6mm 0.25mm细线路 0.6mm钻孔 详细介绍 :
该PCB采用单层（单面）覆铜板结构，线路仅位于顶层（或底层），无内层。最小线宽与线距均为0.25mm（250μm），满足自动化设备中常规信号及电源线路的布线需求。最小机械钻孔直径为0.6mm，用于安装插件元件或定位孔。成品板厚1.6mm，提供足够的机械强度以承受金手指反复插拔。表面处理为化金（镍层≥3μm，金层0.05~0.1μm），其中金手指区域与普通焊盘均进行化金处理，确保接触电阻小、抗氧化且耐磨。此外，该板还进行了金手指斜边加工，即金手指前端按一定角度（通常30°~45°）研磨倒角，便于平滑插入连接器。
产品亮点
- 单层低成本：相比多层板，单层结构大幅降低材料与制造成本，适合批量大、对成本敏感的自动化设备配件。
- 金手指斜边工艺：金手指区域经化金后精准斜边，插入顺畅且不损伤连接器触点，插拔寿命可达500次以上。
- 0.25mm细线路：在单层板上实现0.25mm线宽/线距，可容纳自动化控制卡上的MCU、接口芯片及阻容元件，比传统单面板（0.3mm+）更紧凑。
- 0.6mm孔径：直径适中，支持自动插件及大电流引脚（如电源端子、继电器底座）的焊接，孔铜厚≥20μm确保连接可靠。
- 1.6mm标准厚度：与自动化设备中常见的卡槽和边缘连接器完美匹配，无需额外结构适配。
典型应用
- PLC扩展卡（I/O模块、模拟量模块）
- 工业控制器的电源转接板
- 自动化设备的功能子卡（如编码器接口、脉冲控制卡）
- 测试治具的插拔式信号板
- 运动控制卡的信号中转板
为什么选择合通科技
合通科技在单层金手指斜边板领域拥有成熟量产经验，尤其擅长0.25mm细线路、0.6mm小孔及金手指斜边的组合加工：
- 金手指斜边精度：采用专业斜边机，角度公差±5°，斜边深度及残留厚度可控（通常残留厚度≥0.8mm），金手指无毛刺、无分层。
- 化金与金手指一体处理：整板化金，金手指区域金层厚度可单独管控（如需加厚可定制），保证接触电阻≤30mΩ。
- 单层细线能力：使用高精度曝光及酸性蚀刻，0.25mm线宽公差±0.02mm，线间无桥接，良率≥99%。
- 机械孔加工：0.6mm钻孔孔位精度±0.05mm，孔壁粗糙度≤25μm，无钉头、无毛刺。
- 快速交付与成本优势：单层板打样24小时，批量5天交货，并免费提供V-cut、冲压成型等外形加工。
- 免费工程评审：针对金手指位置、斜边方向及拼板方式，合通科技提供专业EQ建议，确保设计与工艺完美匹配。
如需加厚金手指金层（如0.2~0.5μm）或其他板厚，欢迎联系合通科技定制。
