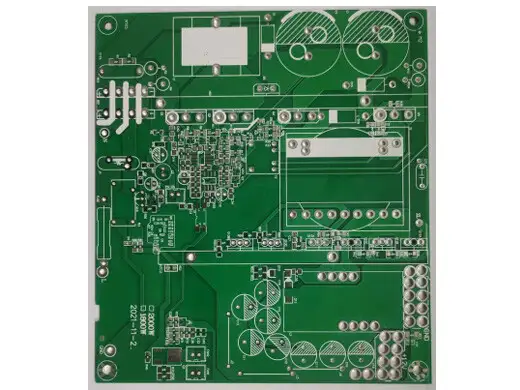

自动化设备厚铜板 矿机专用 2层1.6mm 外层72μm内层36μm 无铅 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
自动化设备厚铜板 矿机专用 2层1.6mm 外层72μm内层36μm 无铅 详细介绍 :
该PCB采用2层双面结构，所有通孔均为金属化孔，最小钻孔直径0.3mm。内外层铜厚差异化设计：内层（芯板）铜箔厚度36μm，提供基础导电层；外层成品铜厚高达72μm（约2oz），可承载更大电流而不产生过热。最小线宽与线距均为0.2mm，在厚铜条件下实现中等密度布线，满足矿机控制芯片、MOSFET驱动及电源管理电路的布局需求。成品板厚1.6mm，提供足够的机械强度以支撑重型元件和散热器。表面处理为无铅喷锡（HASL-LF），焊接性能良好，环保且成本适中。
产品亮点
- 72μm外层厚铜：相比常规1oz（35μm）铜厚，72μm铜箔的载流能力提升约100%，有效降低大电流路径的温升，适合矿机算力板或电源模块。
- 36μm内层铜箔：作为芯板基础铜厚，确保线路附着力与蚀刻均匀性，同时与72μm外层配合形成高低铜厚组合，优化成本与性能平衡。
- 0.2mm线宽/线距：在厚铜板中实现0.2mm精细线路，可支持高密度MOSFET阵列和PWM控制器的紧凑布局。
- 0.3mm小孔径：厚铜板中钻0.3mm小孔并实现可靠沉铜，满足矿机设计对空间利用率的追求。
- 无铅表面处理：符合RoHS标准，适合自动化设备出口及环保要求。
典型应用
- ASIC矿机控制板（蚂蚁矿机、阿瓦隆等）
- 大电流电源模块（DC-DC转换、电池保护板）
- 工业自动化伺服驱动器
- 高功率LED驱动板
- 电动汽车充电桩控制板
为什么选择合通科技
合通科技在厚铜矿机板及高电流PCB领域拥有丰富量产经验，特别擅长72μm外层厚铜与0.2mm细线的组合加工：
- 厚铜蚀刻技术：采用特殊喷淋蚀刻工艺，侧蚀因子≥2.5，确保0.2mm线宽在72μm铜厚下保持矩形截面，无过度侧蚀。
- 小孔加工能力：0.3mm孔径在厚铜板上通过优化钻孔参数（啄钻+退刀）减少孔壁毛刺，沉铜后孔铜厚度≥25μm，热应力测试合格率≥99.5%。
- 无铅喷锡均匀性：水平热风整平线保证无铅焊料涂覆均匀，厚度1~25μm可调，上锡饱满无露铜。
- 热可靠性测试：每批次抽检热循环测试（-40℃~125℃，200循环）及大电流温升测试，确保矿机7×24小时满载运行稳定。
- 免费工程服务：合通科技针对厚铜板的阻抗设计、散热过孔布局及拼板加强筋提供专业建议，帮助您缩短量产周期。
欢迎联系合通科技获取定制方案。
