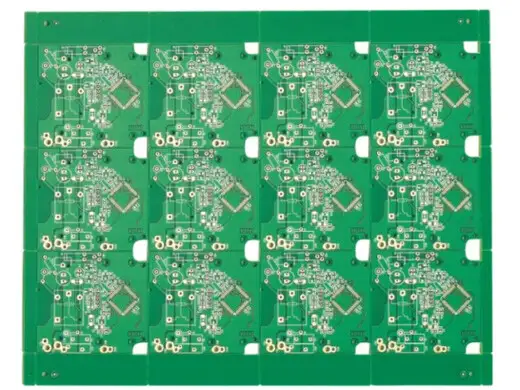

0.2mm线宽线距双面线路板 2层化金 0.4mm钻孔 自动化工控 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
0.2mm线宽线距双面线路板 2层化金 0.4mm钻孔 自动化工控 详细介绍 :
该PCB采用2层双面结构，通过金属化通孔（PTH）实现顶层与底层的电气互连，最小机械钻孔直径为0.4mm，为标准批量生产能力范围内的可靠孔径。最小线宽与最小线距均为0.2mm（200μm），线宽线距相等，有利于均衡的蚀刻控制和阻抗匹配。表面处理为化金（ENIG），镍层厚度≥3μm，金层厚度0.05~0.1μm，具备优异的可焊性、抗氧化性及触点耐磨性，尤其适用于工业环境中可能面临的温度循环和潮湿条件。
产品亮点
- 0.2mm线宽/线距：在双面板上实现200μm的精细线路，可容纳自动化设备中常用的微控制器（如STM32、PLC通信芯片）、RS-485收发器及光耦隔离电路的高密度布局。
- 0.4mm机械钻孔：孔径适中，既保证了沉铜的可靠性，又支持自动插件（AI）与表面贴装（SMT）混合组装，适配工业控制板的多样元件需求。
- 化金表面处理：相比喷锡具有更好的表面平整度，适合细间距引脚焊接；同时抗腐蚀能力强，适应工厂现场可能的灰尘、湿气环境。
- 双层设计成本优势：无需多层板压合，制造成本较低，同时满足大多数自动化传感器、执行器及控制器的布线需求。
典型应用
- PLC可编程逻辑控制器 扩展模块
- 工业机器人I/O接口板
- 自动化传感器信号采集板（光电、接近、压力）
- 电机驱动器控制接口板
- 工业电源监控模块
为什么选择合通科技
合通科技在自动化设备用双面线路板领域拥有成熟量产经验，特别擅长0.2mm线宽/线距及0.4mm孔径的精密双面板制造：
- 精细线路控制：配备高解析度DI曝光机和酸性蚀刻线，0.2mm线宽公差可控制在±0.02mm以内，线角方正，无侧蚀过度。
- 0.4mm小孔加工：采用高速钻机，孔位精度±0.05mm，孔壁粗糙度≤25μm，沉铜后孔铜厚度≥20μm，确保长期导通可靠性。
- 化金均匀性：垂直化金线保证镍金层厚度均匀，无黑盘、无金脆，并通过可焊性测试（润湿平衡法）。
- 加急与批量兼顾：2层板样板24小时出货，批量7~10天交货，并提供100%飞针测试或AOI检测。
- 免费工程评审：针对自动化设备的特殊需求（如金手指、阻抗控制、拼板方式），合通科技提供专业EQ建议，帮助您优化设计与成本。
欢迎提供设计文件获取专属方案与报价。
