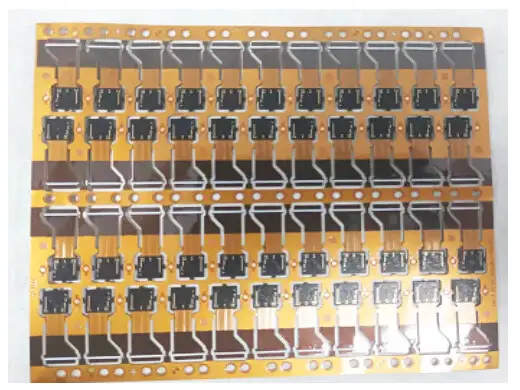

5G通讯COF基板 0.35mm超薄双面镍钯金 线宽0.085/线距0.055mm 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
5G通讯COF基板 0.35mm超薄双面镍钯金 线宽0.085/线距0.055mm 详细介绍 :
COF基板是5G通讯芯片与系统之间的关键互连载体。合通科技依托国家级专精特新“小巨人”企业的工艺积累，成功量产线宽0.085mm/线距0.055mm的精细线路基板。0.35mm超薄设计结合双面布线，为5G模组提供更紧凑的封装方案。镍钯金（ENEPIG）表面处理相比传统化镍金增加钯层，有效阻止镍层迁移，适用于金线键合、铜线键合及SMT多种工艺，且满足5G高频信号的低PIM要求。
产品亮点
- 突破性细线工艺：最小线宽0.085mm/线距0.055mm，采用真空蚀刻与LDI曝光技术，线宽公差≤±8%，确保50Ω/100Ω差分阻抗的精准控制。
- 超薄高强度：0.35mm成品板厚，选用高Tg无卤材料，在保持柔韧性的同时具备优异的热机械可靠性，可承受5G功放模块的高温工作环境。
- 镍钯金表面处理：镍层3-5μm、钯层0.05-0.1μm、金层0.03-0.05μm，兼具化镍金的可焊性与化镍钯的抗黑盘能力，特别适合细间距（≤0.3mm）绑定工艺。
- 差异化铜厚设计：外层25μm铜厚降低高频集肤效应损耗，内层12μm铜厚利于精细线路制作，同时满足电源完整性需求。
- 微孔互连能力：0.15mm机械钻孔支持密集过孔，配合塞孔工艺，可实现高密度I/O扇出。
典型应用
- 5G射频前端模组（L-PAMiD、L-FEM）基板
- 毫米波AiP（天线封装）COF载板
- 5G小基站收发SiP模组
- 相控阵天线TR组件基板
- 高速光模块COF转接板
- 智能手机5G天线调谐器封装
为什么选择合通科技？
- 细线距量产经验：合通科技已实现0.055mm线距的批量生产，并通过IATF 16949审核，满足5G通讯客户对高密度互连的严苛要求。
- 镍钯金工艺成熟：公司拥有全自动ENEPIG生产线，药液浓度实时监控，金面均匀性好，可耐受多次回流焊及高温老化测试。
- 快速样品与NPI：针对COF类产品提供7天工程样板，免费提供可制造性设计（DFM）报告及阻抗匹配优化建议。
- 批量交付保障：作为中国电子电路百强企业，合通科技月产能达12万平方米，拥有洁净车间与自动化线，确保COF基板无尘、无划伤交付。
立即定制
如您正在开发5G射频前端模组或SiP封装，需要超薄、细线距COF基板，请提交Gerber文件，我们将免费提供技术评审与报价。
