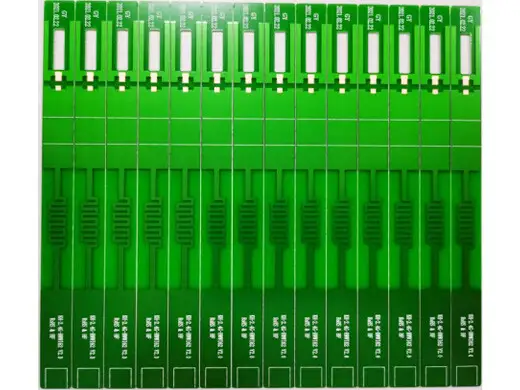

4G/5G天线板 | OSP工艺单双面可选 | 线宽/线距1mm 板厚0.4-1.6mm 通讯专用 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 3-7 |
4G/5G天线板 | OSP工艺单双面可选 | 线宽/线距1mm 板厚0.4-1.6mm 通讯专用 详细介绍 :
合通科技推出的4G/5G天线板，专为新一代通讯设备设计，支持单面及双面结构，采用OSP（有机可焊性保护）表面处理工艺，在保证优异可焊性的同时，实现平整、无铅、环保的表面质量。产品线宽与线距均达1mm，成品板厚可在0.4mm至1.6mm范围内灵活定制，满足4G/5G基站天线、室内分布系统、CPE终端、微基站等场景对信号完整性与阻抗一致性的严苛要求。作为国家级专精特新“小巨人”企业，确保每一片天线板均具备低损耗、高稳定、易集成的特性。
产品亮点
- 专为4G/5G频段优化：板材介电常数稳定，配合精确的线宽线距控制（最小1mm），有效降低高频信号反射与插入损耗，保障天线辐射效率。
- 双工艺结构可选：单面天线板适用于低成本、大批量终端；双面设计支持更复杂的馈电网络与耦合结构，提升设计灵活性。
- 宽范围板厚定制：0.4mm超薄板适配手机、穿戴设备内部天线；1.6mm常规板用于基站天线、室外单元，满足不同机械强度与阻抗需求。
- OSP绿色工艺：无铅、无卤，符合RoHS指令，提供平整的铜面保护，兼容SMT高温焊接工艺，且不影响高频信号传输。
- 严格过程管控：采用高精度蚀刻与AOI全检，确保1mm线宽/线距的均匀性，杜绝开路、短路及缺口缺陷。
典型应用
- 4G/5G基站天线（AAU、RRU内部天线板）
- 室内分布系统（DAS）功分器、耦合器天线
- 5G CPE、路由器内置天线
- 智能手机、平板、笔记本电脑Wi-Fi/蓝牙天线
- 物联网通讯模块、车载T-BOX天线
- 毫米波雷达天线辅助板
为什么选择合通科技？
- 通讯领域深度经验：公司产品已广泛应用于华为、荣耀、中兴、烽火等通讯设备商的供应链，累计交付通讯类PCB超千万片，熟悉运营商及设备商对天线板的可靠性要求。
- 专精特新“小巨人”技术底座：拥有广东省工程技术研究中心及160余项专利，具备从高频材料选型、阻抗设计到批量生产的一站式能力，可配合客户完成天线阻抗匹配优化。
- 灵活响应，快速打样：针对4G/5G天线板，可提供工程样板交付，支持在线Gerber审核与工艺咨询，降低客户研发周期。
- 全制程品质保障：通过IATF 16949、ISO 9001及UL认证，对天线板实施100%飞针测试及阻抗抽样检测，确保每批次产品驻波比与增益一致性。
- 成本可控，量产稳定：合通科技为中国电子电路百强企业，月产能充足，可承接从百级样品到数十万平方米的大规模订单，同时保持高良率。
立即咨询
如需为您的4G/5G天线项目匹配最佳板厚与叠构方案，请联系合通科技的技术支持团队，我们将免费提供阻抗计算与可制造性评估。
